Фрезерование деталей и форм

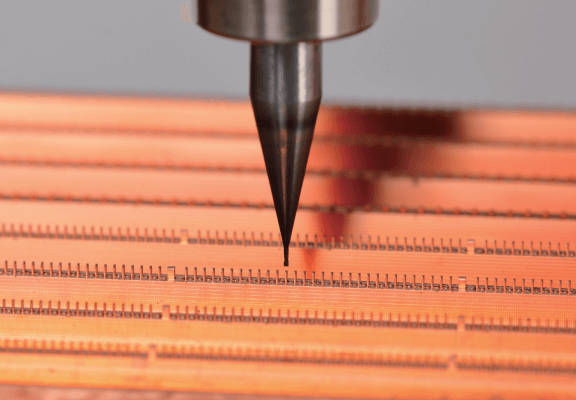

Основные особенности:

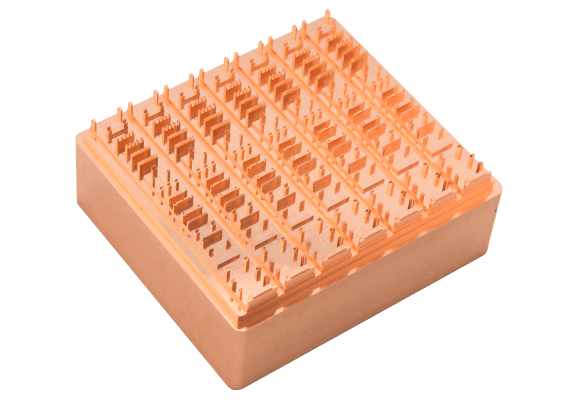

+ Обработка резцами диаметром 0,3 мм и радиусом 0,15мм;

+ Допустимое отклонение 2000 мелких стержней находится в пределах ± 5 мкм , а размерная стабильность составляет 5 мкм;

+ Отклонение расстояния между двумя ближайшими мелкими стержнями находится в пределах ± 2 мкм;

+ Размеры задиров составляют менее 3 мкм.

Основные особенности:

+ Использование для обработки резца диаметром 0,3;

+ Допустимое отклонение 200 мелких стержней находится в пределах ± 5 мкм , а размерная стабильность составляет 5 мкм;

+ Отклонение расстояния между двумя ближайшими мелкими стержнями находится в пределах ± 2 мкм;

+ Размеры задиров составляют менее 3 мкм.

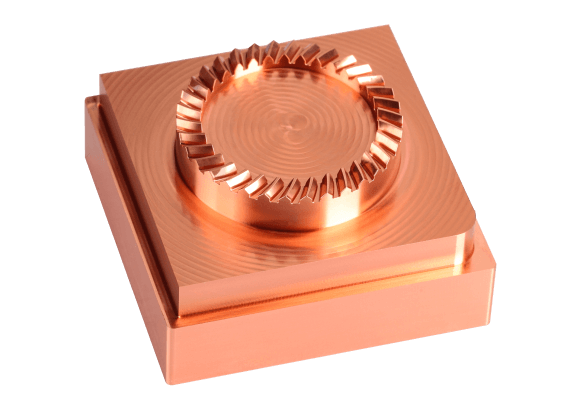

Основные особенности:

+ Обработка резцом радиусом 0.2 мм;

+ Допустимое отклонение 34 поверхностей зубьев находится в пределах ± 5 мкм;

+ Поверхности зубьев не имеют меток.

Основные особенности:

+ При чистовой обработке используется резец радиусом 0,5мм;

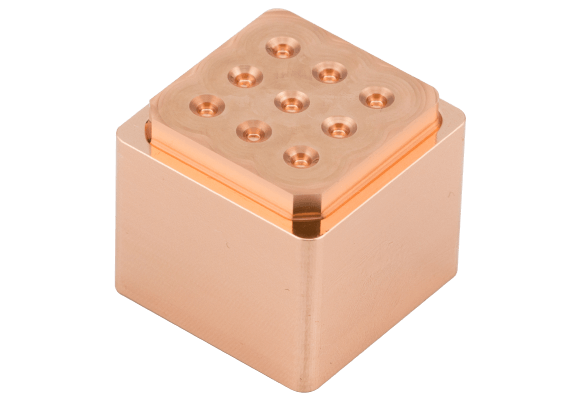

+ Допустимое отклонение 9 канавок находится в пределах ± 5 мкм, а размерная стабильность составляет 5 мкм;

+ Шероховатость поверхности Ra <100 нм, после 30-кратного увеличения следы от резца визуально не определяются.

Основные особенности:

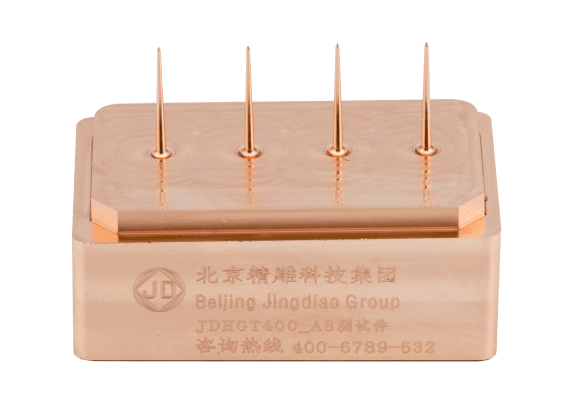

+ 4 небольших стержней, минимальный диаметр 0,2 мм, высота 14 мм;

+ Допустимое отклонение каждого стержня находится в пределах ± 5 мкм, а размерная стабильность составляет 5 мкм ;

+ Шероховатость поверхности Ra < 150 нм.

Основные особенности:

+ Непрерывное полирование резцом с поликристаллическим алмазом (PCD) радиусом 1 мм более 19 часов;

+ Размер остающегося материала во всех положениях составляет 0,01 мм;

+ Однопозиционная шероховатость Sa ≤ 20 нм.

Основные особенности:

+ Многосторонняя обработка, погрешность формы в пределах микрона;

+ Радиус минимального угла закругления правой боковой стенки составляет 0,3 мм;

+ Фрезерование резцом малого диаметра заменяет электроразрядную механическую обработку (EDM).

Основные особенности:

+ Размерная точность поверхности в пределах ±10 мкм;

+ Состояние следов от резца на поверхности хорошее, а шероховатость поверхности Ra ≤ 0,2 мкм.

Основные особенности:

+ Размерная точность поверхности составляет ±10 мкм;

+ Состояние следов от резца на поверхности хорошее, а шероховатость поверхности Ra ≤ 0,3 мкм.

Основные особенности:

+ Использование резцов: D21R0.8, D6R3, D4R2, D2R1 и т.д.;

+ Выравнивание положения заготовки выполняется в течение 1 минуты с помощью пристаночной системы контроля MCMI;

+ Поверхностная метка менее 5 мкм.

Основные особенности:

+ Использование резцов: D21R0.8, D6R3, D3R1.5, D1.5R0.75;

+ Размер остающегося материала 15 мкм;

+ Структура поверхности равномерная, а шероховатость поверхности Ra < 0,2 мкм;

+ Поверхностная метка менее 5 мкм

Основные особенности:

+ Использование резцов: D21R0.8, D8R0.5, D6R0.5, D1R0.5 и т.д.;

+ Шероховатость поверхности Ra 0,12-0,3 мкм;

+ Поверхностная метка менее 5 мкм.

Основные особенности:

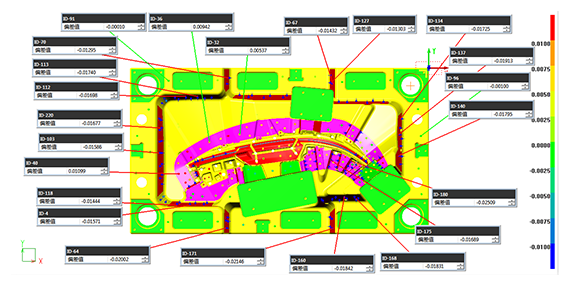

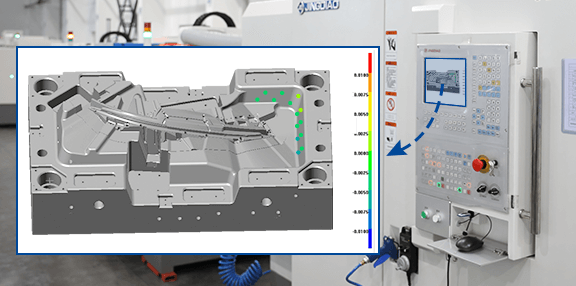

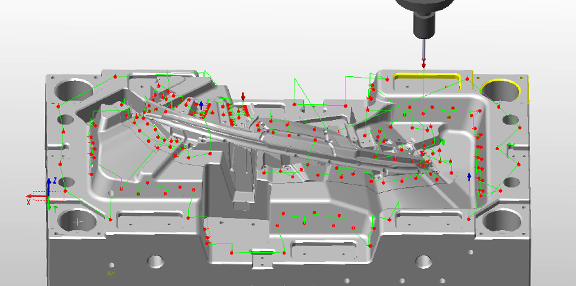

+ Для повышения единовременного коэффициента успешности формовки технологией пристаночного контроля определяется припуск на механическую обработку поверхности;

+ Размерная точность сборки составляет ±15 мкм;

+ Шероховатость поверхности Ra < 0,3 мкм.
