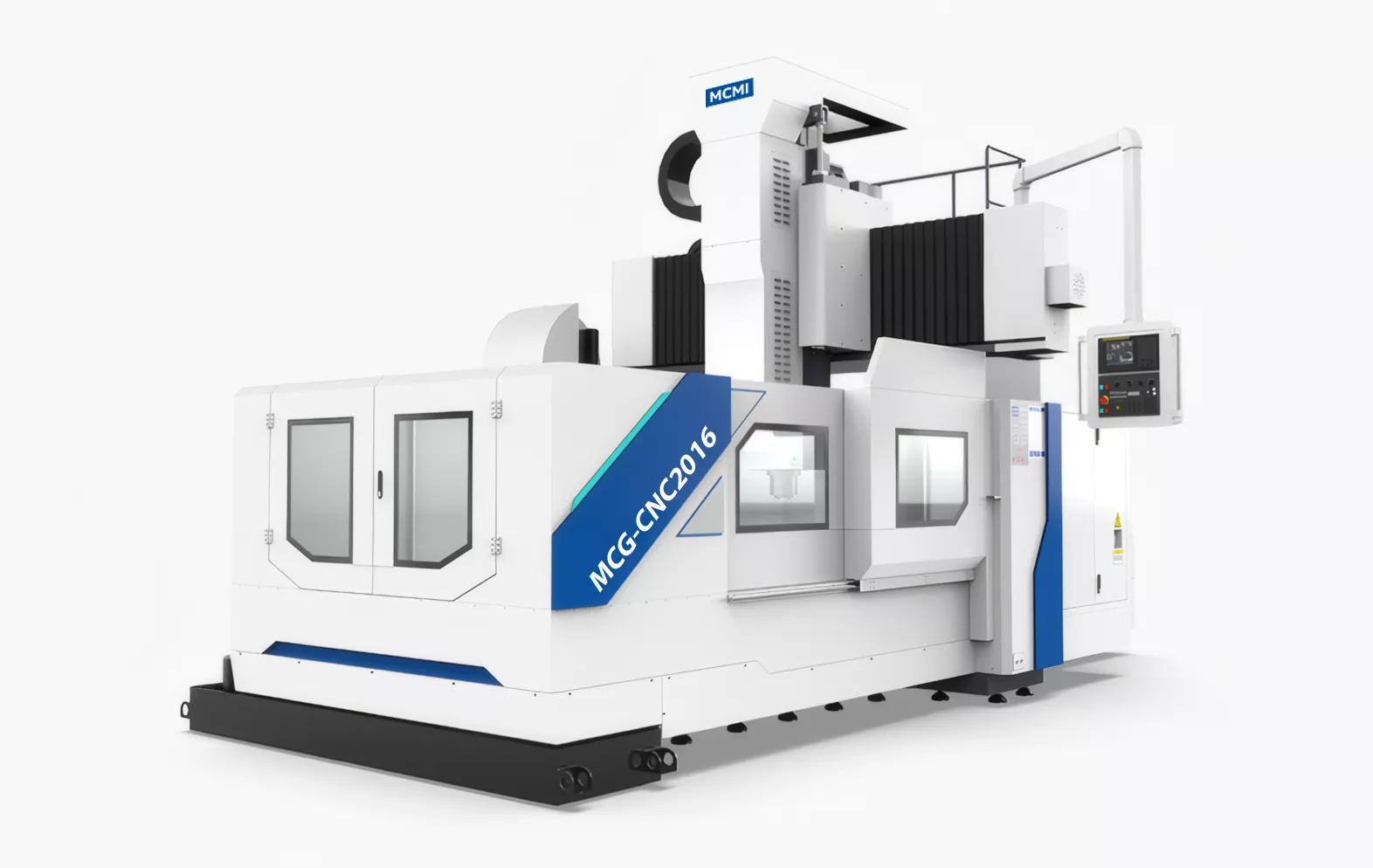

3-х осевые портальные фрезерные обрабатывающие центры: Масштаб и точность

В мире металлообработки 3-х осевые портальные обрабатывающие центры занимают нишу «тяжелой атлетики». Это оборудование предназначено для работы с деталями, размер и вес которых делают невозможным их использование на стандартных консольных станках. Они сочетают в себе колоссальную рабочую зону с высокой геометрической точностью.

Почему они называются «портальными»?

Термин «портальный» описывает архитектуру станка, которая принципиально отличается от классических вертикальных центров C-образного типа.

1. Архитектура «П-образной рамы»:Основу конструкции составляют две вертикальные колонны, жестко соединенные сверху массивной перекладиной (траверсой). Визуально это напоминает ворота или архитектурный портал.
2. Распределение жесткости:В отличие от консольных станков, где шпиндель удерживается одной колонной, в портальном станке шпиндельный узел поддерживается с двух сторон. Это минимизирует прогибы и вибрации, что критически важно при обработке заготовок весом в несколько тонн.
3. Зона обработки:Портальная схема позволяет разместить между колоннами широкий рабочий стол, на котором можно закрепить крупногабаритные плиты, литейные формы или станины других машин.

Почему они называются «3-х осевыми»?

Цифра «3» в названии указывает на базовую систему координат, в которой перемещается инструмент относительно заготовки. Сейчас это классический стандарт для обработки большинства плоскостных и объемных деталей.

Эти оси включают:

• Ось X (Продольная):Перемещение рабочего стола сквозь портал или перемещение самого портала вдоль станины. Это самая длинная ось, которая может достигать 10–20 и более метров.
• Ось Y (Поперечная):Перемещение шпиндельной бабки влево и вправо по верхней балке (траверсе). Она определяет ширину обрабатываемой зоны.
• Ось Z (Вертикальная):Подъем и опускание шпинделя. Эта ось отвечает за врезание инструмента в материал и обработку по глубине.

Синхронное управление этими тремя осями через систему ЧПУ позволяет выполнять сложное контурное фрезерование и создавать трехмерные рельефы.

Ключевые преимущества и применение

В настоящее время 3-х осевые портальные центры остаются основным инструментом в следующих областях:

• Производство штампов и пресс-форм:Обработка массивных стальных блоков для автомобильной и упаковочной промышленности.
• Энергетика:Фрезерование корпусных деталей турбин и генераторов.
• Авиастроение:Обработка длинномерных алюминиевых панелей и силовых элементов крыла.
• Машиностроение:Изготовление базовых плит и станин для другого промышленного оборудования.

Особенности эксплуатации:
Главное преимущество 3-х осевой портальной компоновки — это стабильность. Благодаря тому, что деталь лежит на массивном фундаменте, а инструмент поддерживается двухопорным порталом, достигается высочайшая чистота поверхности. Даже при интенсивных режимах резания точность позиционирования остается в пределах сотых долей миллиметра на метр длины.

Заключение
3-х осевой портальный фрезерный центр — это решение для тех задач, где требуются «грубая сила» и «ювелирная точность» одновременно. Несмотря на существование более сложных 5-осевых машин, 3-х осевые порталы остаются эталоном надежности и эффективности для крупногабаритного производства в современной промышленности.
