Портальные фрезерные обрабатывающие центры: Мощность и масштаб в металлообработке

В иерархии промышленного оборудования портальные фрезерные обрабатывающие центры занимают особое место. Если стандартные вертикальные станки предназначены для деталей малого и среднего размера, то портальные машины — это гиганты, созданные для обработки крупногабаритных и тяжелых объектов в тяжелом машиностроении, энергетике и авиастроении.

Почему они называются «портальными»?

Название станка определяет его несущая конструкция, которая визуально и функционально напоминает П-образную опору или ворота — портал.

1. Конструкция «Портал»: Она состоит из двух массивных вертикальных колонн, соединенных сверху поперечной балкой (траверсой). Вся эта жесткая рама перекрывает рабочую зону.
2. Расположение узлов: Шпиндельная бабка перемещается по поперечной балке (ось Y), в то время как сама балка может двигаться вверх-вниз по колоннам (или же шпиндель перемещается по оси Z внутри балки).
3. Принцип движения: В зависимости от типа станка, либо огромный рабочий стол с деталью проезжает сквозь этот «портал» (подвижный стол), либо сам портал перемещается вдоль длинной станины над неподвижной заготовкой (подвижный портал).

Преимущества портальной компоновки

Главная причина выбора такой архитектуры — максимальная жесткость.

• Работа с крупногабаритом: Длина рабочей зоны может достигать 20 и более метров, а ширина ограничена только расстоянием между колоннами портала (до 5–8 метров). Это позволяет обрабатывать детали весом в десятки тонн: блоки цилиндров судовых двигателей, лонжероны самолетов или части турбин.
• Высокая точность на больших размерах: Благодаря тому, что нагрузка распределяется равномерно на две колонны, станок сохраняет микронную точность даже при огромных нагрузках и сильных вибрациях.
• Вертикальное расположение шпинделя: Большинство портальных центров являются вертикальными по умолчанию. Тяжелая заготовка лежит на столе всей плоскостью, что исключает ее деформацию под собственным весом, в отличие от горизонтальных станков.

Функциональность и оси

Портальные центры в настоящее время редко ограничиваются тремя осями. Для обработки гигантских деталей с разных сторон они оснащаются:

• Автоматическими сменными головками: Станок может сам менять вертикальную голову на горизонтальную или угловую.

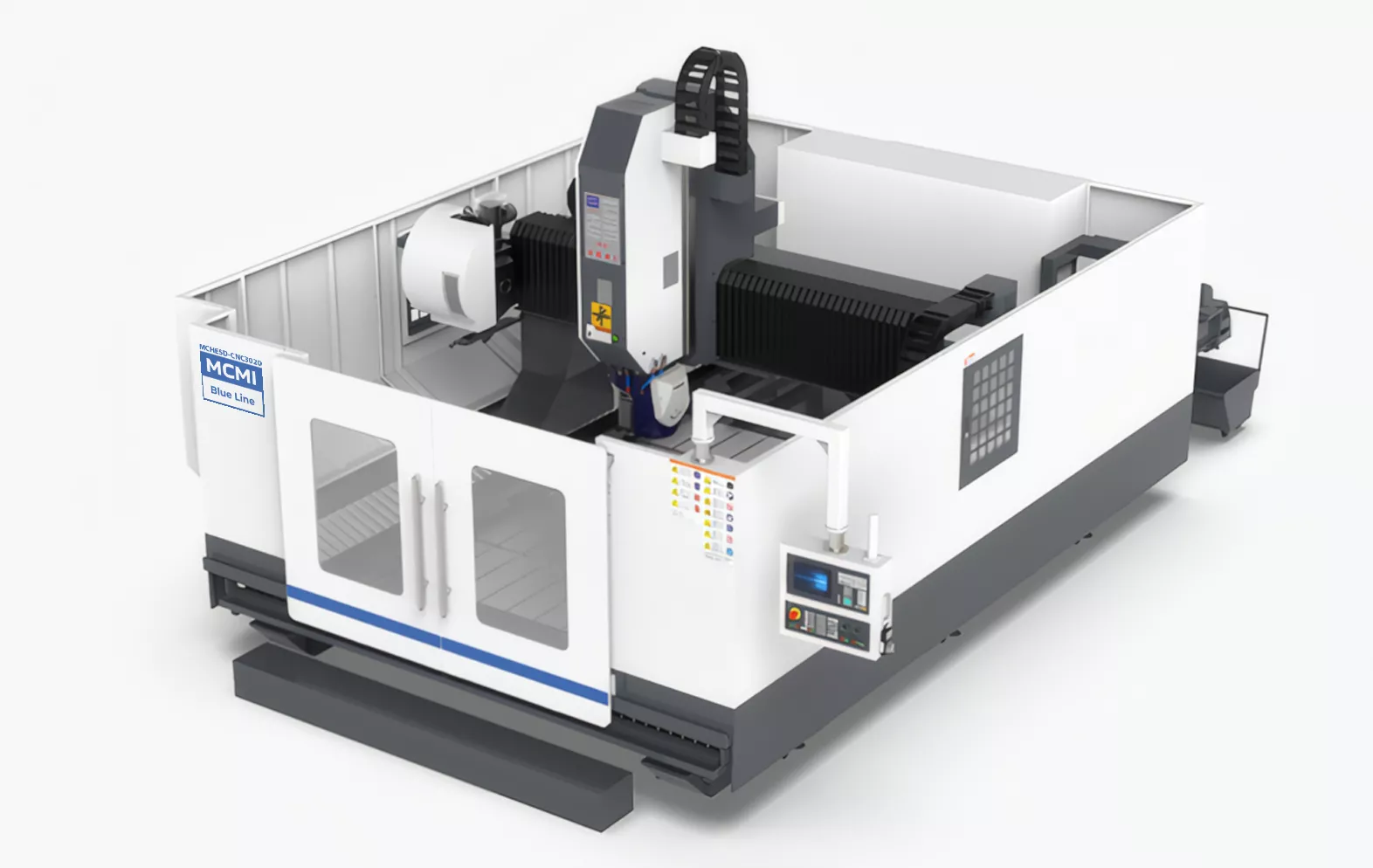

• 5-осевыми возможностями: На портал устанавливаются наклонно-поворотные головки, превращая станок в полноценный 5-осевой комплекс для обработки сверхсложных криволинейных поверхностей.

Области применения

Портальные обрабатывающие центры — это фундамент стратегически важных производств:

• Аэрокосмическая отрасль: Фрезерование крыльев, шпангоутов и элементов фюзеляжа.
• Судостроение: Обработка гребных винтов и элементов двигателей.
• Энергетика: Корпуса турбин и узлы для АЭС.
• Автопром: Изготовление гигантских штампов для формовки кузовных панелей автомобилей.

Заключение
Портальный фрезерный центр — это сочетание колоссальной мощи и ювелирной точности. В настоящее время развитие этих станков идет по пути цифровизации: интеллектуальные датчики контролируют температурные расширения металла, гарантируя, что даже на 10-метровой детали точность будет оставаться безупречной.
