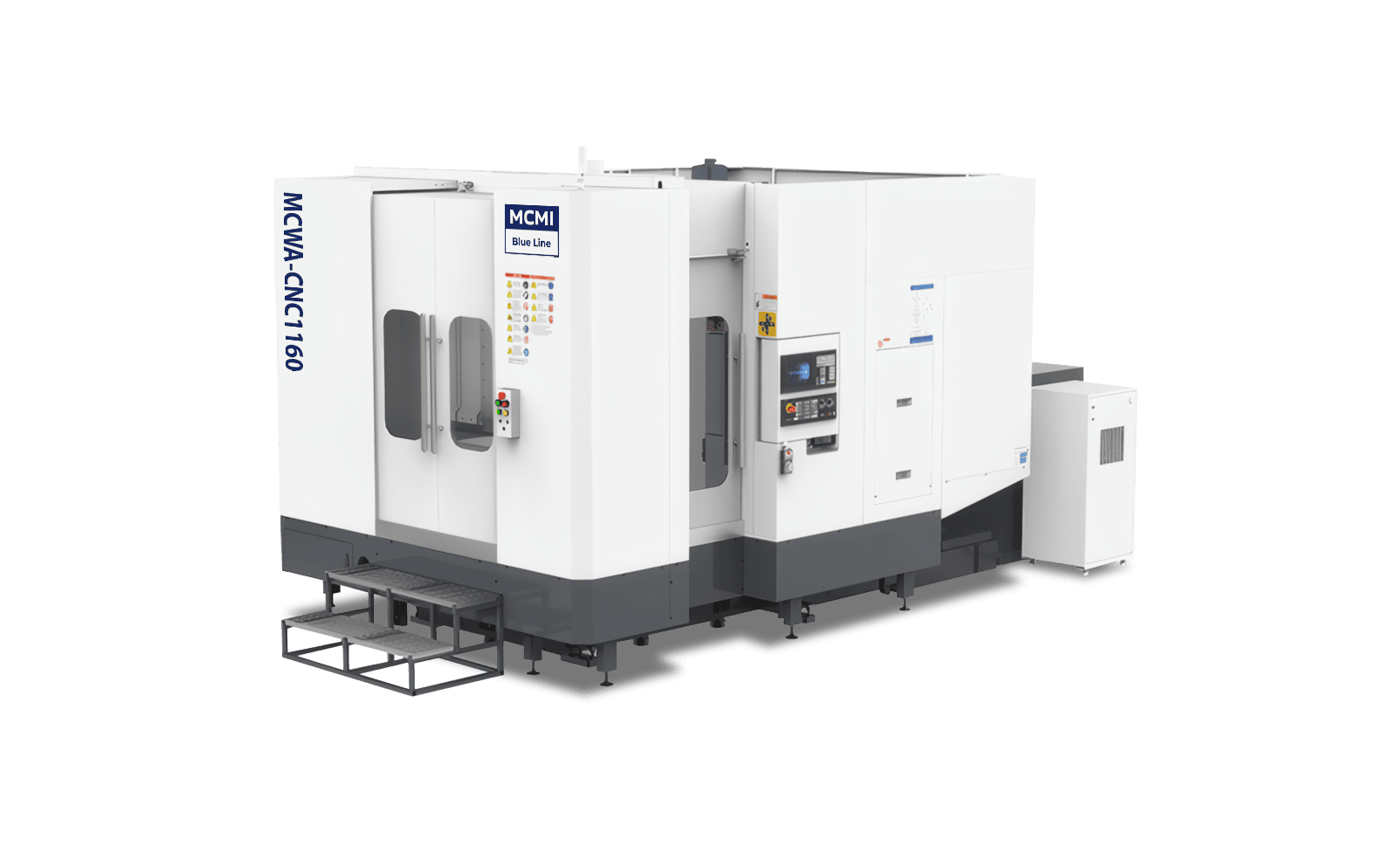

Горизонтальные фрезерные обрабатывающие центры: Эффективность и высокая производительность

В современной металлообработке горизонтальные фрезерные обрабатывающие центры (ГФОЦ) занимают лидирующие позиции в серийном производстве сложных и тяжелых деталей. Если вертикальные центры считаются универсальными, то горизонтальные — это высокопроизводительные системы, спроектированные для минимизации простоев и максимизации съема металла.

Почему они называются «горизонтальными»?

Ключевое отличие этого типа оборудования заключается в ориентации шпинделя.

• Расположение: Шпиндель в таких станках расположен параллельно поверхности пола (горизонтально). Режущий инструмент направлен не сверху вниз, а «сбоку».
• Кинематика: Заготовка устанавливается на вертикальную плоскость приспособления или на поворотный стол, а инструмент обрабатывает её боковые поверхности.

Конструктивные особенности и преимущества

Главная причина популярности горизонтальной компоновки — решение фундаментальных проблем вертикальных станков:

1. Эффективное удаление стружки: В вертикальных станках стружка часто скапливается в глубоких карманах и полостях детали, мешая резанию. В горизонтальном центре под действием силы тяжести стружка сама падает вниз на конвейер. Это предотвращает её повторное резание, увеличивает срок службы инструмента и улучшает качество поверхности.
2. Двухпаллетная система (APC): Большинство ГФОЦ поставляются с устройством автоматической смены паллет. Пока на одной паллете внутри станка идет обработка, оператор закрепляет следующую деталь на второй паллете снаружи. Это позволяет станку работать практически непрерывно.
3. Поворотный стол (4-я ось): Почти каждый ГФОЦ оснащен встроенным поворотным столом (ось B). Это позволяет вращать деталь, подставляя под инструмент разные стороны за один установ. Таким образом, деталь типа «куб» или «корпус» обрабатывается с четырех сторон без вмешательства оператора.
4. Жесткость и мощность: Конструкция горизонтальных центров обычно более массивная, что позволяет использовать шпиндели с высоким крутящим моментом для силового фрезерования труднообрабатываемых материалов (титан, чугун, жаропрочные стали).

Почему выбирают ГФОЦ?

Несмотря на то, что горизонтальные центры стоят дороже вертикальных и требуют более сложной оснастки, они обеспечивают:

• Снижение себестоимости: В условиях крупносерийного производства один ГФОЦ может заменить 2–3 вертикальных станка за счет скорости и отсутствия простоев.
• Стабильность размеров: За счет меньшего количества перестановок детали снижается риск накопления погрешности базирования.
• Автоматизация: ГФОЦ легче всего интегрируются в гибкие производственные системы (FMS), где один робот-штабелер обслуживает целую линию станков.

Области применения

Горизонтальные обрабатывающие центры являются стандартом для:

• Автомобильной промышленности: Обработка блоков цилиндров, коробок передач и корпусных деталей двигателей.
• Тяжелого машиностроения: Изготовление компонентов дорожной и строительной техники.
• Аэрокосмического сектора: Высокопроизводительная обработка крупногабаритных деталей из алюминия и титана.

Заключение
Горизонтальный фрезерный обрабатывающий центр — это мощный инструмент для бизнеса, ориентированного на высокую загрузку и серийность. В настоящее время такие станки остаются фундаментом автоматизированных заводов, где требуется высокая автономность и безупречное качество обработки сложных корпусных изделий.
