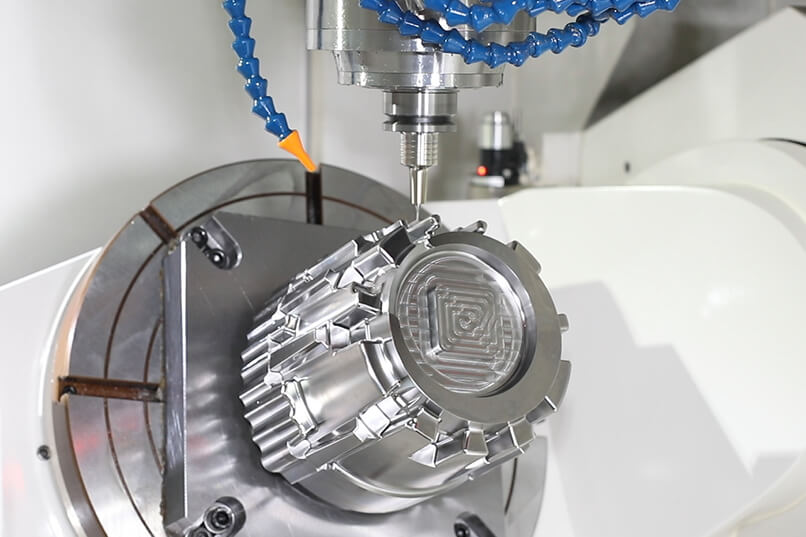

MCBG400 5-ти осевой вертикальный фрезерный обрабатывающий центр

Видео станка Запрос коммерческого предложения

Основные технические характеристики

Размер рабочего стола:	400 мм

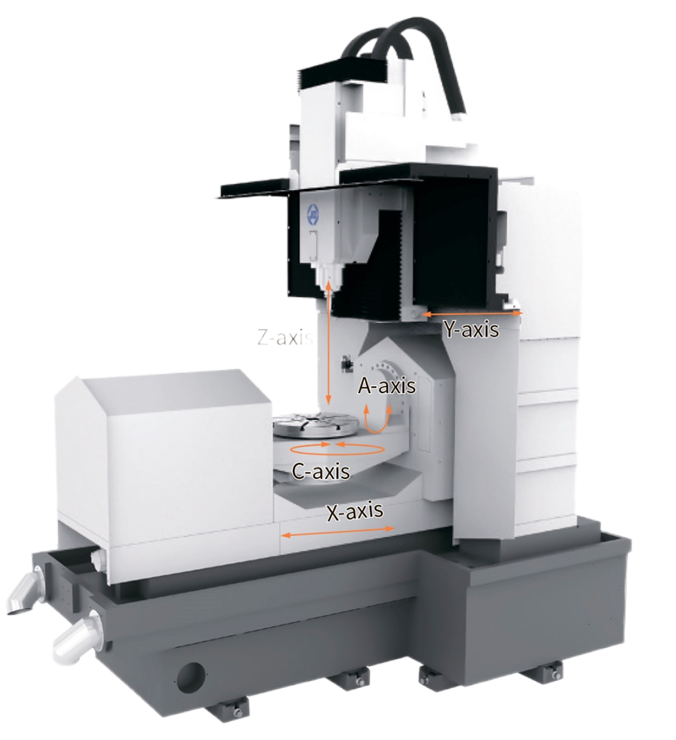

Перемещение по оси X/Y/Z:	450/680/400 мм
Макс. нагрузка:	150 кг

Основные особенности Доступные шпиндели Видео Скачать

Основные особенности:

• Стабильные результаты при обработке с точностью 1 мкм, шагом 0.1 мкм обеспечивают шероховатость поверхности на нано-уровне.

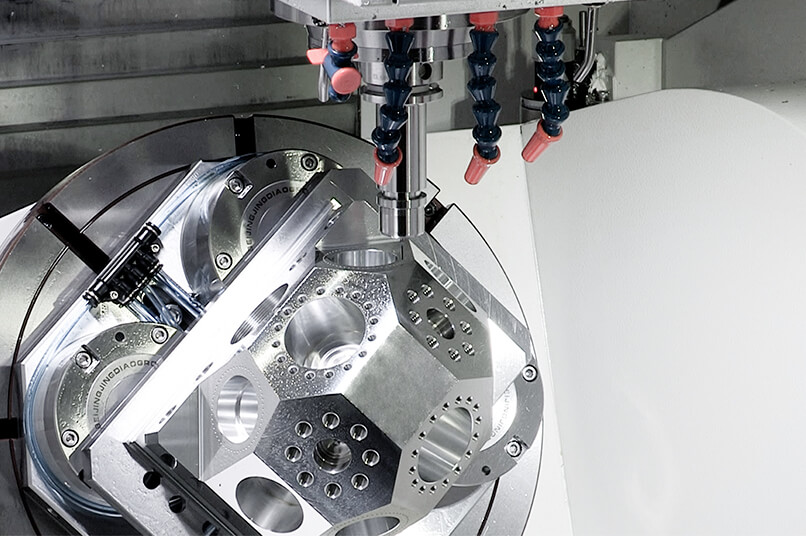

• Станки способны выполнять фрезерование, шлифование, сверление, расточку, нарезание резьбы и прочую комбинированную обработку, а также периферийное фрезерование.
• Модельный ряд шпинделей позволяет сделать оптимальный выбор для выполнения точной и эффективной обработки.
• Комплексная система охлаждения включает в себя охлаждение поворотного стола, охлаждение подшипников, охлаждение шарико-винтовой пары и оснащена шпинделя, что минимизирует температурные деформации, благодаря этому достигается высокая точность позиционирования и перемещения.
• Опционально доступен шпиндель со сквозной подачей СОЖ.

Максимальная нагрузка на стол:

• Максимальный вес заготовки 300 кг.

Серийное производство:

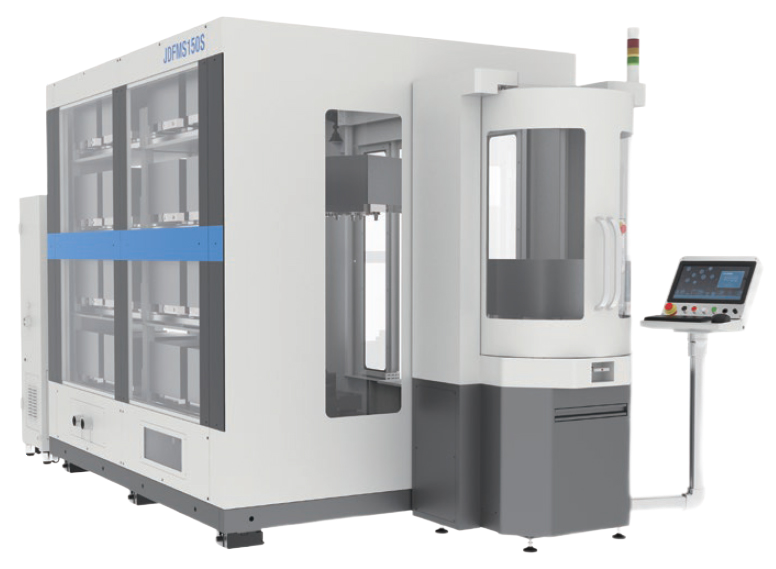

• Автоматическая система загрузки заготовок - это вспомогательное производственное оборудование, которое выполняет функции хранения и подачи заготовок на станок и выгрузки изделий со станка и их складирования. Позволяет автоматизировать производственный процесс, сократив труд оператора. Позволяет реализовать «беспилотное» непрерывное производство в т.ч. в ночное время и повысить эффективность использования станков.

• Станок обладает высокой жесткостью и стабильностью.

Тип шпинделя Технические характеристики шпинделя Инструментальный магазин

Высокоскоростной прецизионный шпиндель
JD150S-20-HA50/C

18кВт, 20’000об/мин, 21.5Нм, HSK-A50

Цепной тип
Число позиций:
37 стандартно
63 опционально

Высокоскоростной прецизионный шпиндель
JD150SC-20-HA50/A

18кВт, 20’000об/мин, 21.5Нм, HSK-A50, сквозная подача СОЖ

Цепной тип
Число позиций:
37 стандартно
63 опционально

Тип шпинделя Технические характеристики шпинделя Инструментальный магазин

Высокоскоростной прецизионный шпиндель
JD180SC-15-HA63/B

25кВт, 15’000об/мин, 32Нм, HSK-A63

Цепной тип
Число позиций:
37 стандартно
63 опционально

Высокоскоростной прецизионный шпиндель
JD180S-15-HA63/B

25кВт, 15’000об/мин, 32Нм, HSK-A63, сквозная подача СОЖ

Цепной тип
Число позиций:
37 стандартно
63 опционально
