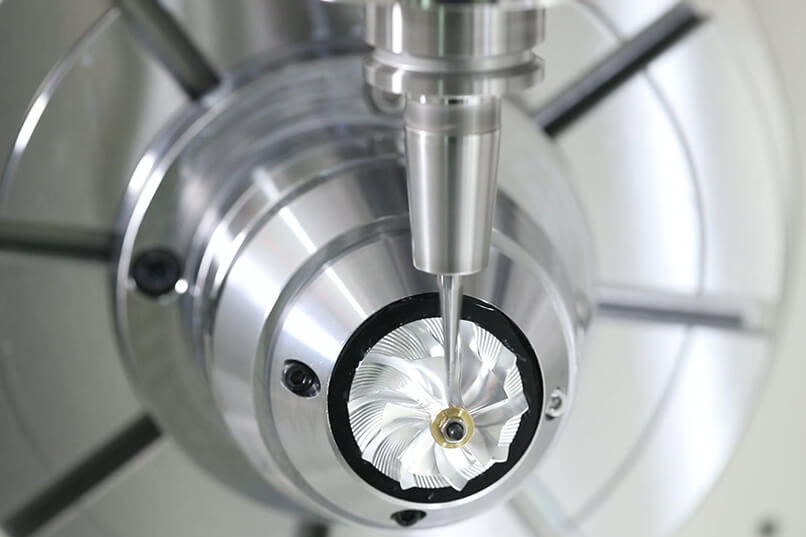

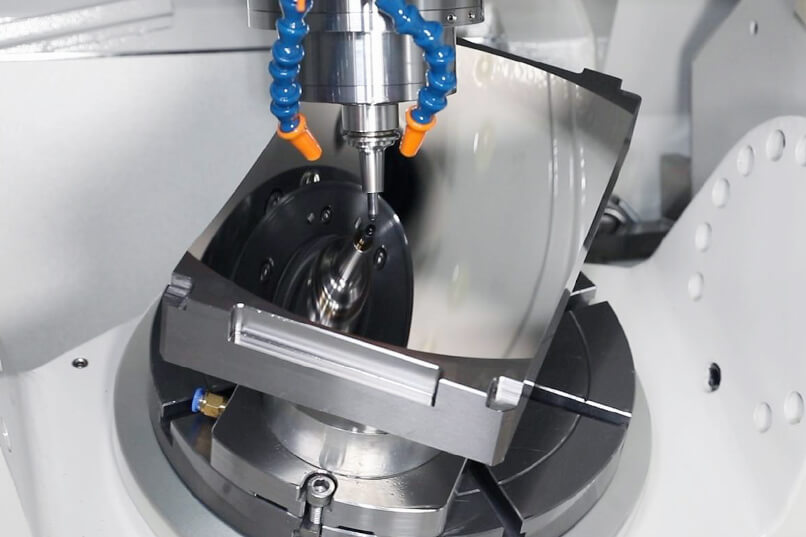

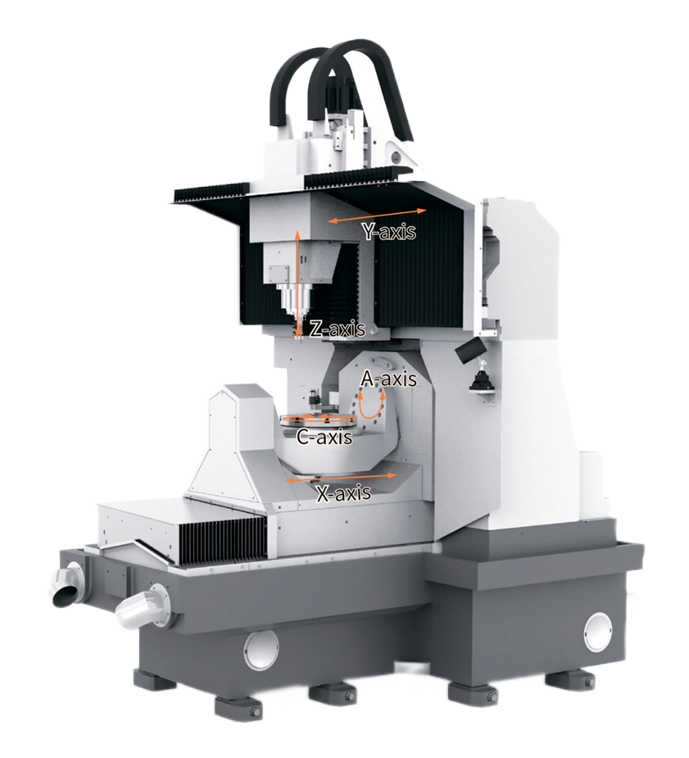

MCBG300 5-ти осевой вертикальный фрезерный обрабатывающий центр

Основные технические характеристики

Применяется в нескольких областях обработки Прецизионная обработка, прецизионная обработка пресс-форм, прецизионное шлифование:

Стабильное достижение при обработке «присадки 0,1 мкм, резки 1 мкм, шероховатости поверхности на наноуровне»;
Высокоскоростной прецизионный шпиндель MCMI входит в стандартную комплектацию, крутящий момент достигает 21,5 нм, что может соответствовать требованиям широкого спектра резцов для прецизионной обработки пресс-форм. Например, торцевая фреза большого диаметра используется для чистовой обработки штампов с большой поверхностью;
Шпиндель MCMI для прецизионной обработки поставляется по специальному заказу для шлифовки поверхности до зеркального блеска;
Шпиндель со сквозной подачей охлаждающей жидкости поставляется по специальному заказу, что подходит для обработки глубоких отверстий и глубоких полостей.

В стандартную комплектацию входит высокоскоростной прецизионный шпиндель MCMI, с помощью которого можно выполнять такую комбинированную обработку, как фрезерование, шлифование, сверление, растачивание и нарезание резьбы;
Высокоскоростной прецизионный шпиндель MCMI используется при периферийном фрезеровании и цикловой обработке для обеспечения производительности станочной обработки;
Внутристаночная система распыления может устанавливаться для взаимодействия с внутренним шнековым конвейером для удаления стружки в станке для быстрой очистки станка от стружки;
Для увеличения цикла очистки от стружки при серийной обработке деталей возможно оснащение скребковым конвейером для удаления стружки, обеспечивающим сбор большого количества стружки на тележку для сбора стружки.

Стабильное качество обработки:

Пристаночная система контроля MCMI может использоваться для определения состояния станка, резцов и заготовок при прецизионной обработке.

Тип шпинделя Технические характеристики шпинделя Инструментальный магазин

Высокоскоростной прецизионный шпиндель
JD135E-32-HE32/F

5кВт, 32’000об/мин, 2.4Нм, HSK-E32

Цепной тип
Число позиций:
37 стандартно
63 опционально

Тип шпинделя Технические характеристики шпинделя Инструментальный магазин

Высокоскоростной прецизионный шпиндель
JD150S-20-HA50/

18кВт, 20’000об/мин, 21.5Нм, HSK-A50

Цепной тип
Число позиций:
37 стандартно
63 опционально

Высокоскоростной прецизионный шпиндель
JD150SC-20-HA50/A

18кВт, 20’000об/мин, 2.1Нм, HSK-A50, сквозная подача СОЖ

Зонтичный тип
Число позиций:
24 стандартно
