MCBG200 5-ти осевой вертикальный фрезерный обрабатывающий центр

MCBG200 5-ти осевой вертикальный фрезерный обрабатывающий центр
MCBG200 5-ти осевой вертикальный фрезерный обрабатывающий центр

5-координатный высокоскоростной обрабатывающий центр MCMI серии Red Line прецизионного типа подходит для таких видов обработки, как фрезерование, сверление, расточку, нарезание резьбы и прочие операции высокопрочных и сложных в обработке металлических сплавов и других материалов. Станок активно применяется в электронной, медицинской, оптической и других промышленных отраслях.
Для адаптации к различным вариантам технологической обработки применяются 4 типа шпинделей и 4 типа инструментальных магазинов.

Видео станка

Основные технические характеристики

Размер рабочего стола: 260 мм
Перемещение по оси X/Y/Z:500/280/300 мм
MCBG200 5-ти осевой вертикальный фрезерный обрабатывающий центр Основные особенности:

  • Стабильные результаты при обработке с точностью 1 мкм, шагом 0.1 мкм обеспечивают шероховатость поверхности на нано-уровне;
  • Станки способны выполнять фрезерование, шлифование, сверление, расточку, нарезание резьбы и прочую комбинированную обработку, а также периферийное фрезерование.
  • Модельный ряд шпинделей позволяет сделать оптимальный выбор для выполнения точной и эффективной обработки.
  • Комплексная система охлаждения включает в себя охлаждение поворотного стола, охлаждение подшипников, охлаждение шарико-винтовой пары и оснащена шпинделя, что минимизирует температурные деформации, благодаря этому достигается высокая точность позиционирования и перемещения.
  • Опционально доступен шпиндель с максимальной частотой вращения до 32’000 об/мин.
  • Опционально доступен шпиндель со сквозной подачей СОЖ.
  • Для удовлетворения потребностей при сложной, многооперационной обработке доступны инструментальные магазины на 37 и 63 позиций.

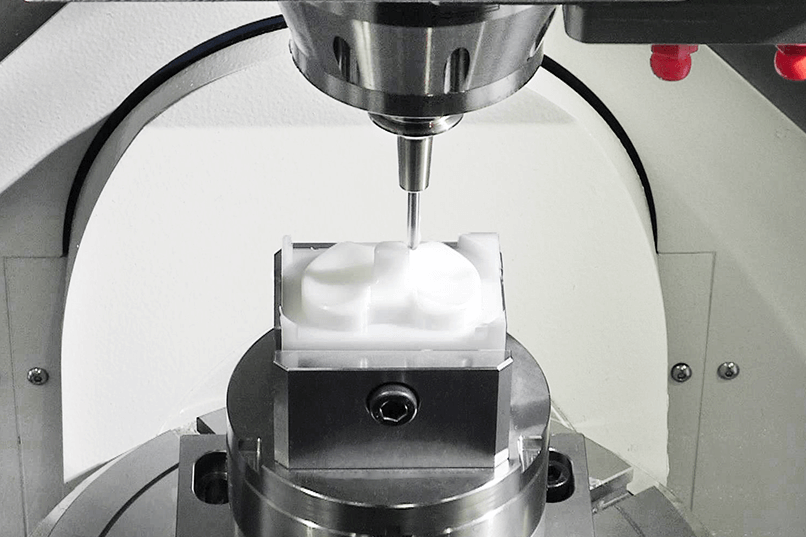

MCBG200 5-ти осевой вертикальный фрезерный обрабатывающий центр Стабильное качество обработки:

  • При 5-координатной прецизионной обработке обеспечение безопасности и надежности технологического процесса конфигурируется CAD/CAM программным обеспечением SurfMill;

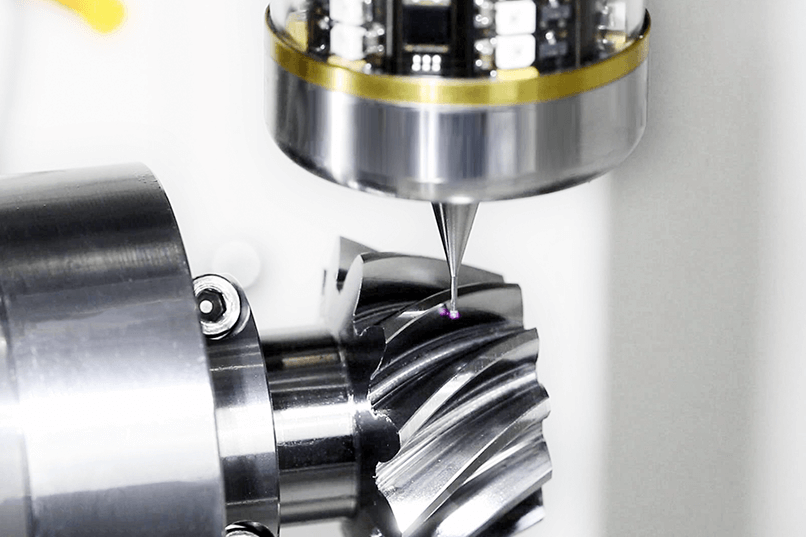

  • Встроенная система контроля может использоваться для определения состояния станка, инструмента и заготовок при прецизионной обработке.
MCBG200 5-ти осевой вертикальный фрезерный обрабатывающий центр Серийное производство:

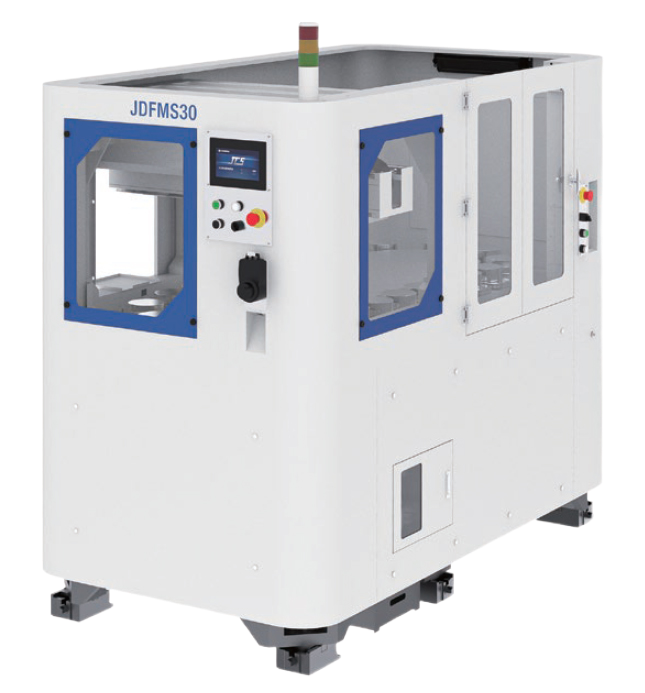

  • Автоматическая система загрузки заготовок - это вспомогательное производственное оборудование, которое выполняет функции хранения и подачи заготовок на станок и выгрузки изделий со станка и их складирования. Позволяет автоматизировать производственный процесс, сократив труд оператора. Позволяет реализовать «беспилотное» непрерывное производство в т.ч. в ночное время и повысить эффективность использования станков.
MCBG200 5-ти осевой вертикальный фрезерный обрабатывающий центр

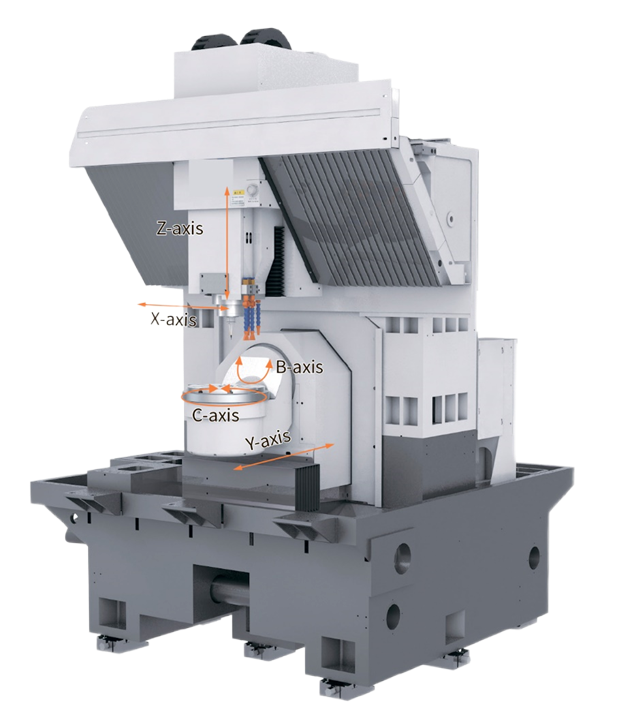

  • Станок обладает высокой жесткостью и стабильностью.
Тип шпинделя Технические характеристики шпинделя Инструментальный магазин
Высокоскоростной прецизионный шпиндель
JD135E-32-HE32/F
5кВт, 32’000об/мин, 2.4Нм, HSK-E32
Цепной тип
Число позиций:
37 стандартно
63 опционально
Высокоскоростной прецизионный шпиндель
JD135S-24-BT30/FA
8.9кВт, 24’000об/мин, 8.5Нм, BT30
Цепной тип
Число позиций:
37 стандартно
63 опционально
Тип шпинделя Технические характеристики шпинделя Инструментальный магазин
Высокоскоростной прецизионный шпиндель
JD150S-20-HA50/C
18кВт, 20’000об/мин, 21.5Нм, HSK-A50
Цепной тип
Число позиций:
37 стандартно
63 опционально
Высокоскоростной прецизионный шпиндель
JD150SC-20-HA50/A
18кВт, 20’000об/мин, 21.5Нм, HSK-A50, сквозная подача СОЖ
Цепной тип
Число позиций:
37 стандартно
63 опционально
