MCBG100 5-ти осевой вертикальный фрезерный обрабатывающий центр

MCBG100 5-ти осевой вертикальный фрезерный обрабатывающий центр
MCBG100 5-ти осевой вертикальный фрезерный обрабатывающий центр

5-координатный высокоскоростной обрабатывающий центр MCMI серии Red Line прецизионного типа подходит для таких видов обработки, как фрезерование, сверление, расточку, нарезание резьбы и прочие операции высокопрочных и сложных в обработке металлических сплавов и других материалов. Станок активно применяется в электронной, медицинской, оптической и других промышленных отраслях.
Вес станка составляет 2,7 тонны, а занимаемая площадь 3,7 м2, что позволяет устанавливать его на верхних этажах и максимально эффективно использовать площадь цеха.

Основные технические характеристики

Размер рабочего стола: 160 мм
Перемещение по оси X/Y/Z:400/200/200 мм
Макс. нагрузка:15 кг

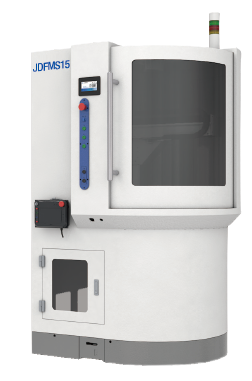

MCBG100 5-ти осевой вертикальный фрезерный обрабатывающий центр Высокий коэффициент использования площади:

  • Станок весит всего 2,7 тонны и может использоваться на верхних этажах;
  • Занимаемая станком площадь составляет всего 3,7 м², коэффициент использования площади высок.

Отличная точность и производительность:

  • Стабильные результаты при обработке с точностью 1 мкм, шагом 0.1 мкм обеспечивают шероховатость поверхности на нано-уровне;
  • Высокая частота вращения шпинделя до 36’000 об/мин;
  • Автоматическая система подачи заготовок для непрерывной работы.
MCBG100 5-ти осевой вертикальный фрезерный обрабатывающий центр Стабильное качество обработки:

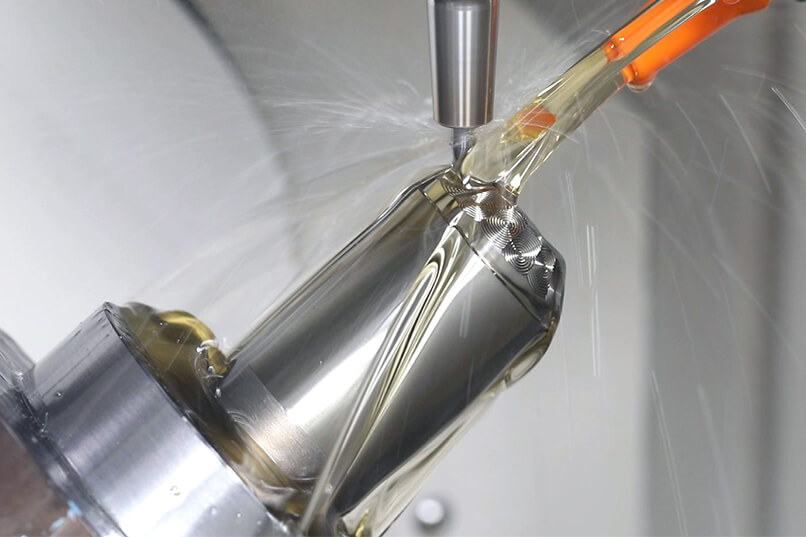

  • Технология охлаждения с MQL (минимальное количество смазки), используемая при прецизионном шлифовании и микрофрезеровании, позволяет регулировать температурный диапазон в станке в пределах 0.5 °C.
  • Встроенные измерительные инструменты для контроля точности.

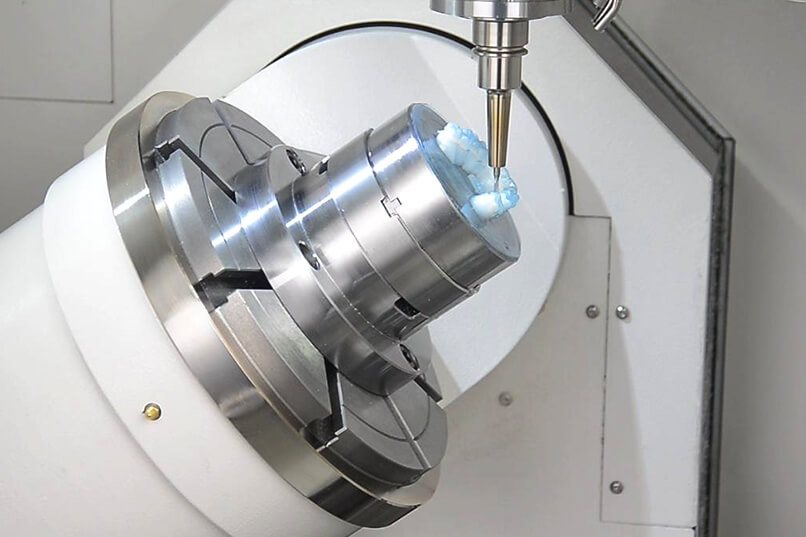

MCBG100 5-ти осевой вертикальный фрезерный обрабатывающий центр Обработка деталей из благородных металлов:

  • Конструкция всех осей станка обладает высокой защитой и может эффективно препятствовать попаданию стружки внутрь каких-либо механизмов станка;
  • В зоне обработки машины используется защитный лист из нержавеющей стали имеющий оптимальную для сбора стружки форму;
  • Ящик для сбора стружки выдвижного типа используется для облегчения сбора стружки благородных металлов;
  • Оснащен встроенным промывным приспособлением, обеспечивая возможность промывки и очистки стружки из драгоценных металлов;
  • Улавливающий мешочный фильтр может устанавливаться на выходе жидкости из зоны обработки для улучшения фильтрации и эффективного сбора стружки из драгметаллов.
MCBG100 5-ти осевой вертикальный фрезерный обрабатывающий центр

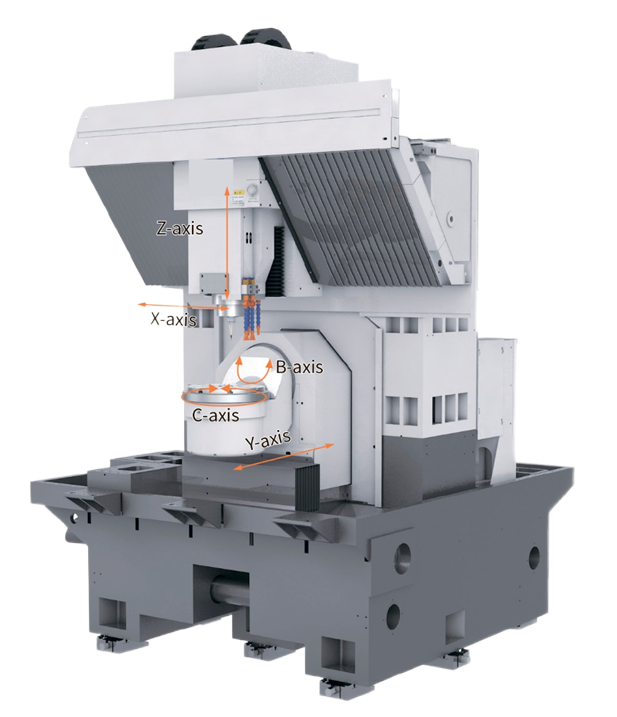

  • Не сморя на небольшой вес, станок имеет высокую жесткость и стабильность.
MCBG100 5-ти осевой вертикальный фрезерный обрабатывающий центр Серийное производство:

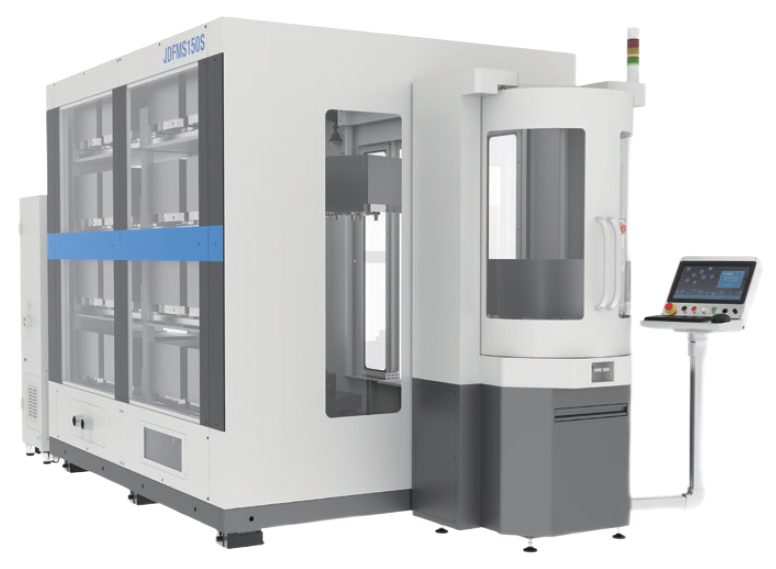

  • Автоматическая система загрузки заготовок - это вспомогательное производственное оборудование, которое выполняет функции хранения и подачи заготовок на станок и выгрузки изделий со станка и их складирования. Позволяет автоматизировать производственный процесс, сократив труд оператора. Позволяет реализовать «беспилотное» непрерывное производство в т.ч. в ночное время и повысить эффективность использования станков.
Тип шпинделя Технические характеристики шпинделя Инструментальный магазин
Высокоскоростной прецизионный шпиндель
JD105E-32-HE32/F
5кВт, 32’000об/мин, 2.4Нм, HSK-E32
Зонтичный тип
Число позиций:
16 стандартно
Тип шпинделя Технические характеристики шпинделя Инструментальный магазин
Высокоскоростной прецизионный шпиндель
JD135S-24-BT30/FA
8.9кВт, 24’000об/мин, 8.5Нм, BT30
Зонтичный тип
Число позиций:
16 стандартно
Высокоскоростной прецизионный шпиндель
JD135S-24-BT30/FA
8.9кВт, 24’000об/мин, 8.5Нм, BT30
Зонтичный тип
Число позиций:
16 стандартно
