JDGRMG200 5-ти осевой вертикальный фрезерный обрабатывающий центр

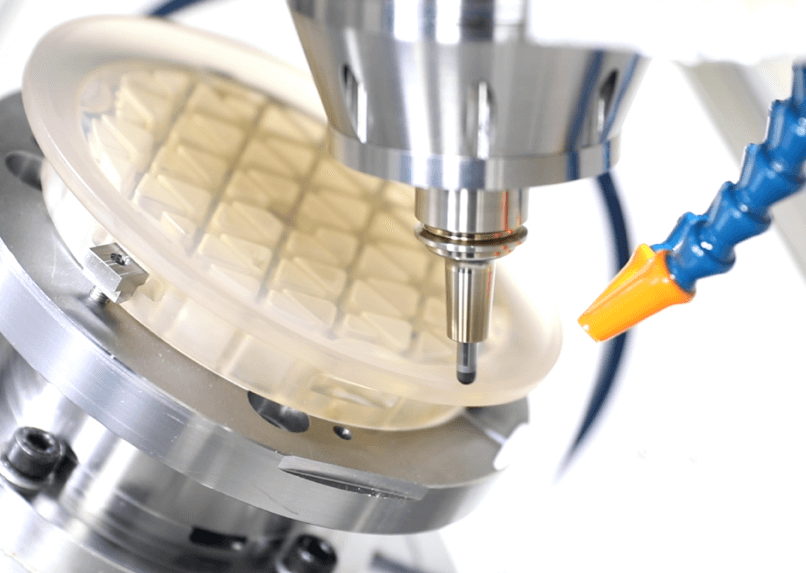

5-координатный высокоскоростной обрабатывающий центр для обработки деталей из таких хрупких и твердых материалов, как стекло, керамика, кремний и графит
Оснащен вспомогательным оборудованием для шлифования, обеспечивает стабильную точность обработки менее 5 мкм.

Основные технические характеристики

Размер рабочего стола:	260 мм
Перемещение по оси X/Y/Z:	500/280/300 мм
Макс. нагрузка:	50 кг

Конфигурация оборудования для фрезерования и шлифования хрупких и твердых материалов:

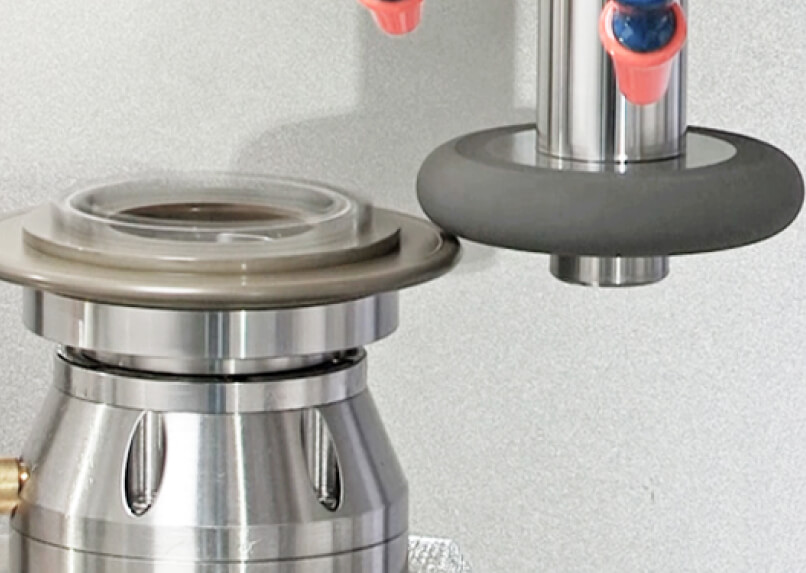

Оснащается шпинделем MCMI для прецизионной обработки и точного шлифования с использованием шлифовального круга с высокой скоростью и низкой вибрацией;
Оснащается фильтровой системой шлифования для фильтрации шлифовальных частиц в охлаждающей жидкости, обеспечивающей чистоту охлаждающей жидкости и качество поверхности продукции;
Оснащается устройством правки шлифовального круга для выполнения правки шлифовального круг на станке;
Оснащается устройством измерения диаметра шлифовального круга для обеспечения точного измерения шлифовального круга и настройки резца;
Оснащается уловителем масляного тумана для обеспечения своевременного сбора масляного тумана и уменьшения колебаний внутренней температуры;
Для быстрого сбора пыли при обработке графитовых материалов для обеспечения внутренней среды станка возможна установка графитового пылесборника.

Защитная конструкция может эффективно изолировать шлифовальную пыль:

Оси X/Y оснащены двухслойной защитной конструкцией, которая может эффективно исключать повреждения, вызываемые технологической пылью прецизионных деталей, таких как направляющие и т.д.;
Кроме того, конструкция уплотнения, выдерживающего положительное давление, исключает попадание влаги и технологической пыли в зазор станка;
Дверь инструментального магазина имеет специальную конструкцию и оснащена уплотнительной полосой для предотвращения повреждения деталей инструментального магазина абразивным порошком.

Интегрированная особая технология MCMI обеспечения качества обработки твердых и хрупких материалов:

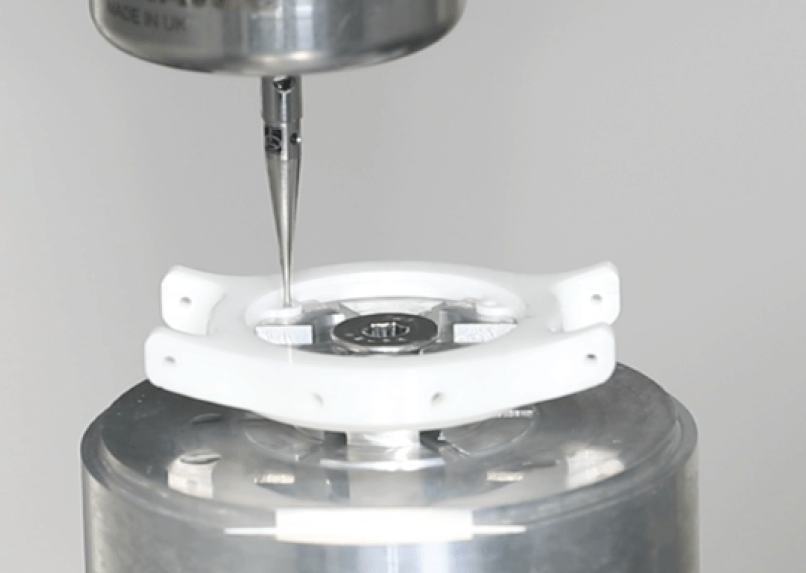

Пристаночная система контроля MCMI может использоваться для определения состояния станка, резцов и заготовок при прецизионной обработке;
Оснащается SurfMill, программным обеспечением для АСУ компании MCMI, для планирования программ обработки, контроля и управления, а также для выполнения непрерывного 5-координатного шлифования;
Программное обеспечение SurfMill для АСУ компании MCMI обеспечивает разработку безопасного и надежного процесса 5-координатного шлифования на основе технологии виртуального моделирования.

Тип шпинделя Технические характеристики шпинделя Инструментальный магазин

Высокоскоростной прецизионный шпиндель
JD135S-24-BT30/FA

24,000об/мин/BT30

Цепной тип (37 позиций)
