SBK-20 5-ти осевой вертикальный фрезерный обрабатывающий центр

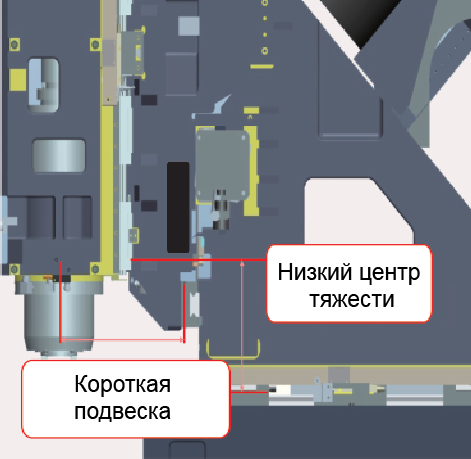

Станки MCMI производятся в КНР по заказу ИП Лобусев К.Ю. (ИНН 770503933159). ИП Лобусев К.Ю. - официальный эксклюзивный дистрибьютор оборудования MCMI на территории России Black Line модель SBK-20 небольшой 5-координатный станок с низким центром тяжести, с повышенным уровнем жесткости и точности. Станки MCMI® серии Black Line предлагают решение для 5-осевой одновременной обработки, для скоростного фрезерования, совмещенной токарно-фрезерной обработки, прецизионной обработки при высоком крутящем моменте для широкого спектра промышленных, медицинских, ювелирных, декоративных деталей, требующих обработки по трем - пяти осям.

Основные технические характеристики

Тип:	Зонтик
Перемещение по оси X/Y/Z:	250/250/250 мм
Макс. нагрузка:	30 кг
Точность позиционирования по осям X/Y/Z (A/C):	0,004/0,004/0,004 мм (8/8 сек)
Точность повторения позиции по осям X/Y/Z (A/C):	0,003/0,003/0,003 мм (5/5 сек)

Станки серии Black Line – цельная литая станина гарантирует высокую жесткость.

Станки серии Black Line имеют высокую жесткость и стабильность, что обеспечивает высокопроизводительное фрезерование, максимальную производительность обработки и превосходную точность. Эти впечатляющие результаты достигаются за счет высокой массы покоя и оптимизации всех деталей. Как итог высокая динамика в технологическом процессе обеспеченная оптимизированными по весу подвижными элементами.

Станки серии Black Line имеют высокую жесткость и стабильность, что обеспечивает высокопроизводительное фрезерование, максимальную производительность обработки и превосходную точность. Эти впечатляющие результаты достигаются за счет высокой массы покоя и оптимизации всех деталей. Как итог высокая динамика в технологическом процессе, обеспеченная оптимизированными по весу подвижными элементами.

Области применения:

Высокий уровень жесткости

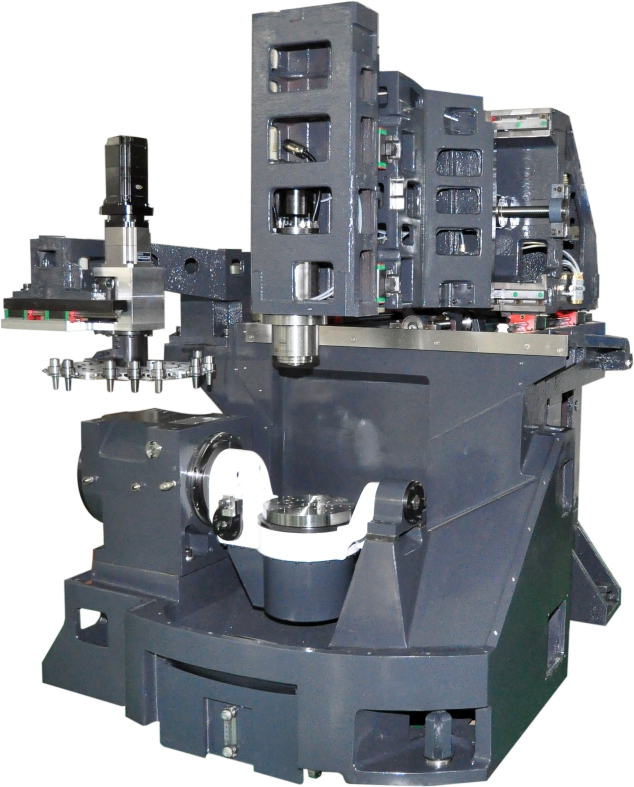

Цельная литая станина - лучшая жесткая конструкция для обеспечения устойчивости пятикоординатного станка на сегодняшний день.
Конструкция в форме пирамиды обеспечивает устойчивость станины во всех направлениях.
Вес станины также является важным фактором, например, вес станины станка SBK-20 составляет 2.5 тонны.

Стабильная точность

Подвижная балка по оси Y
Отсутствие провисания из-за смещения по оси Y
Термообработка с помощью искусственного старения + естественное старение для сохранения геометрической точности станины в течение длительного времени.
Ширина рельсовых направляющих 35 мм.

Фрезерно-токарная обработка (в расширенной комплектации)

Комплексная обработка методом фрезерования и токарной обработки на одном станке за один установ с применением технологии Direct Drive с частотой вращения до 2000 об/мин

Динамические характеристики

FEM-анализ движущихся частей для оптимизации веса
Оси A и C с мощным двигателем с прямым приводом (Direct Drive) для обеспечения высоких динамических характеристик

Высокая точность

Система прямого измерения со шкалами для всех пяти осей
Встроенная литая станина + конструкция подвижной балки для оптимальной пространственной точности по 3 осям
Уникальная прецизионная настройка позволяет получить в конечном итоге чрезвычайно высокую пространственную точность по пяти осям.

Использование самых передовых в мире методов измерения для обеспечения прецизионного обработки по 5 осям.

Высокий уровень прецизионности благодаря передовой системе контроля точности от HEIDENHAIN® в стандартной комплектации.
Чтобы оправдать растущие ожидания наших клиентов, все станки серии Black Line теперь стандартно оснащены системой прямого измерения по всем 5-ти осям. Внедрение надежных решений от HEIDENHAIN® гарантирует повышенную точность процесса обработки, а также повышение стабильности процесса. Точность линейной шкалы измерений составляет 0,01 мкм. Точность датчиков вращения ±1.9’’ и ±2.5’’.
Полностью замкнутая система обратной связи Линейные оси X, Y, Z оснащены решетчатыми линейками абсолютного значения HEIDENHAIN LC415; поворотные столы A и C оснащены угловыми энкодерами HEIDENHAIN серии RCN2000 для реализации полной замкнутой обратной связи по 5 осям подачи, гарантируя, что станок имеет и сохраняет высокую точность.

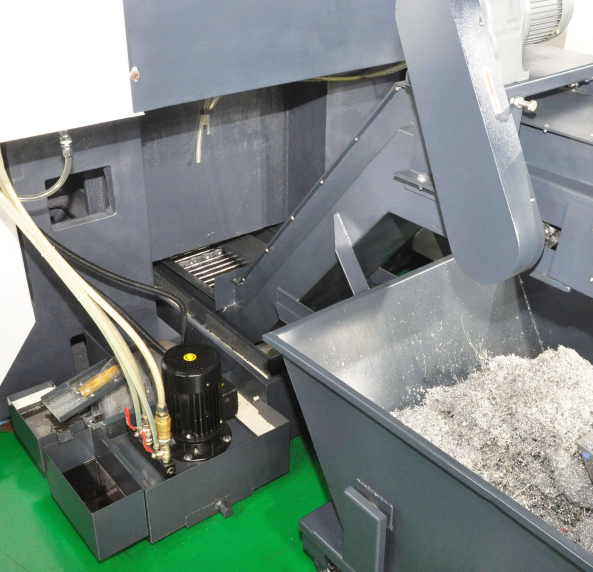

Автоматический транспортер для стружки

Задняя выгрузка стружки
Скоростное прохождение стружки через воронку
Отсутствие скопления стружки

Варианты шпинделей.

Варианты шпинделей для станка SBK-20

	Частота, об./мин	Мощность, кВт	Конус	Магазин, инст.позиций
Шпиндель №1 (стандартный)	30000	8.5	HSK E40	22
Шпиндель №2 (опция)	36000	8.5	HSK E32	16

Подача жидкости через шпиндель это опция для любой из моделей. Оговаривается при заказе.

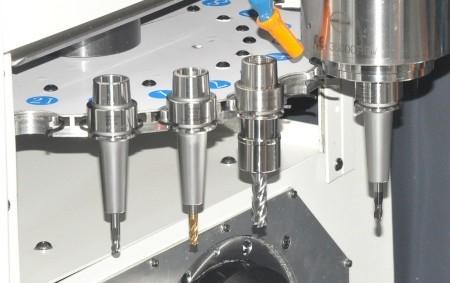

Автоматическая смена инструмента:

Карусельный инструментальный магазин на 16 или 22 позиции

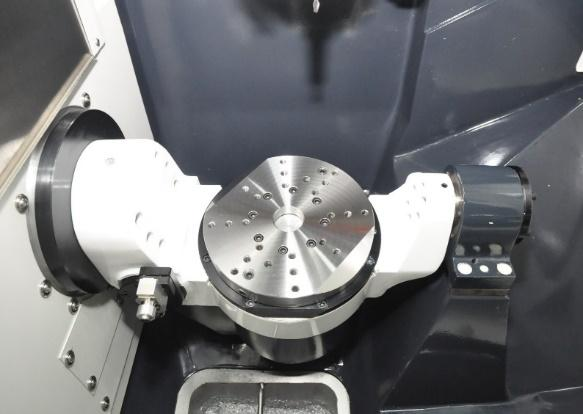

Наклонно поворотный стол: оси A и C

Наклонно поворотные столы A и C оснащены угловыми энкодерами HEIDENHAIN, что обеспечивает повторяемость позиционирования 3,6" и точность позиционирования 6". Оси A и C оснащены гидравлическими тормозами, отличающимися высоким тормозным моментом, высокой жесткостью, отсутствием смещения центра и высокой точностью. Прямой безлюфтовый привод двигателя Direct Drive оси C обладает высокой динамикой, что делает его оптимальным для высокопроизводительной прецизионной обработки. Скорость вращения по оси C на станке в фрезерно-токарной модификации составляет 2000 об./мин.

Свойства поворотно наклонного стола:

Прецизионная червячная передача на оси A

Технология нулевого зазора
Большая несущая способность
Высокая динамика
