SBK-10 5-ти осевой вертикальный фрезерный обрабатывающий центр

SBK-10 5-ти осевой вертикальный фрезерный обрабатывающий центр
SBK-10 5-ти осевой вертикальный фрезерный обрабатывающий центр

Станки MCMI производятся в КНР по заказу ИП Лобусев К.Ю. (ИНН 770503933159). ИП Лобусев К.Ю. - официальный эксклюзивный дистрибьютор оборудования MCMI на территории России Black Line модель SBK-10 это 5-координатный станок с низким центром тяжести, с повышенным уровнем жесткости и точности. SBK-10 имеет относительно малые габариты (длина 1000 мм, ширина 1200 мм, высота 2000 мм) и вес (900 кг). Станки MCMI® серии Black Line предлагают решение для 5-осевой одновременной обработки, для скоростного фрезерования, прецизионной обработки при высоком крутящем моменте для широкого спектра промышленных, медицинских, ювелирных, декоративных деталей, требующих обработки по трем - пяти осям.

Видео станка

Основные технические характеристики

Тип:Зонтик
Мощность:4.5 кВт
Перемещение по оси X/Y/Z:130/100/130 мм
Макс. нагрузка:10 кг
Точность позиционирования по осям X/Y/Z (A/C):0,008/0,008/0,008 мм (8/8 сек)
Точность повторения позиции по осям X/Y/Z (A/C):0,005/0,005/0,005 мм (5/5 сек)

Области применения:

  • Машиностроение
  • Аэрокосмическая промышленность
  • Энергетика
  • Автопром
  • Медицина
  • Производство пресс-форм и штампов
  • Изготовление единичных деталей
  • Инструмент
  • Медицина
  • Ювелирное дело

Высокий уровень жесткости

  • Цельная литая станина - лучшая жесткая конструкция для обеспечения устойчивости пятикоординатного станка на сегодняшний день.
  • Конструкция в форме пирамиды обеспечивает устойчивость станины во всех направлениях.

Стабильная точность

  • Подвижная балка по оси Y
  • Отсутствие провисания из-за смещения по оси Y
  • Термообработка с помощью искусственного старения + естественное старение для сохранения геометрической точности станины в течение длительного времени.

Динамические характеристики

  • FEM-анализ движущихся частей для оптимизации веса
  • Оси B и C с мощным двигателем с прямым приводом (Direct Drive) для обеспечения высоких динамических характеристик

Использование самых передовых в мире методов измерения для обеспечения прецизионного обработки по 5 осям.

  • Высокий уровень прецизионности благодаря передовой системе контроля точности.
  • Чтобы оправдать растущие ожидания наших клиентов, все станки серии Black Line теперь стандартно оснащены системой прямого измерения по всем 5-ти осям. Система управления JK220 гарантирует повышенную точность процесса обработки, а также повышение стабильности процесса. Точность линейной шкалы измерений составляет 8 мкм. Точность датчиков вращения ±8’’ и ±5’’.
  • Полностью замкнутая система обратной связи Линейные оси X, Y, Z оснащены решетчатыми линейками абсолютного; поворотные столы B и C оснащены угловыми датчиками для реализации полной замкнутой обратной связи по 5 осям подачи, гарантируя, что станок имеет и сохраняет высокую точность.

Варианты шпинделей для SBK-10:

Частота, об./мин Мощность, кВт Конус
Шпиндель №1 (стандартный) 40000 4.5 HSK E25
Шпиндель №2 (опция) 60000 По запросу HSK E11

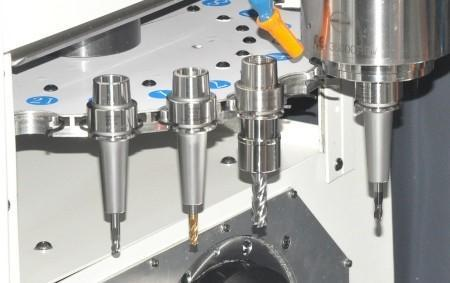

Автоматическая смена инструмента при помощи карусельного инструментального магазина на 20 инструментов:

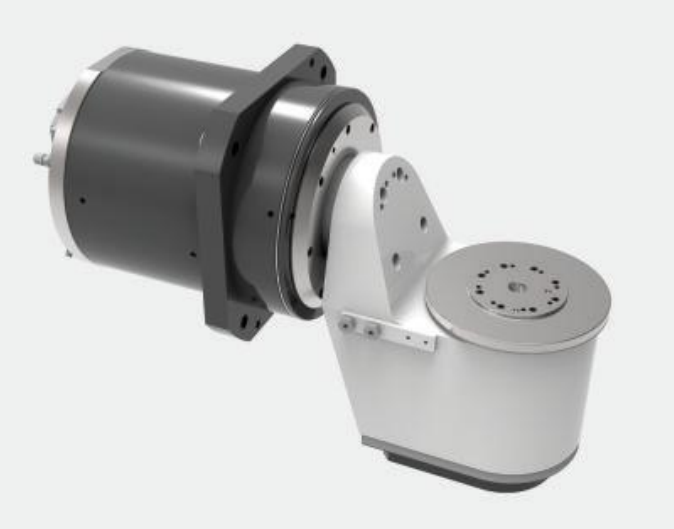

Наклонно поворотный стол: оси B и C

Наклонно поворотные столы B и C оснащены угловыми энкодерами, что обеспечивает повторяемость позиционирования 5" и точность позиционирования 8".

  • Технология нулевого зазора
  • Большая несущая способность
  • Высокая динамика
