BBK-50 5-ти осевой вертикальный фрезерный обрабатывающий центр

Основные технические характеристики

Мощность:	34 кВт
Перемещение по оси X/Y/Z:	520/520/460 мм
Макс. нагрузка:	400 кг
Вес:	400 кг
Точность позиционирования по осям X/Y/Z (A/C):	0,004/0,004/0,004 мм (8/8 сек)
Точность повторения позиции по осям X/Y/Z (A/C):	0,003/0,003/0,003 мм (5/5 сек)

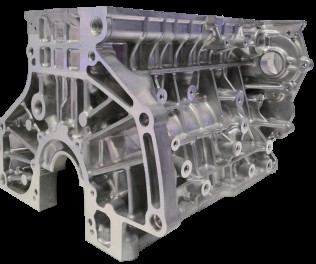

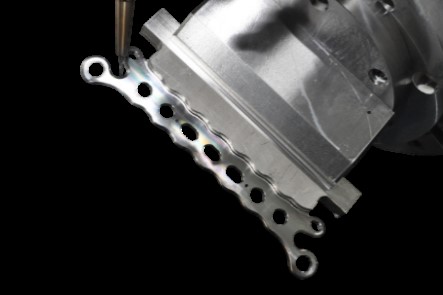

Области применения:

Высокий уровень жесткости

Цельная литая станина - лучшая жесткая конструкция для обеспечения устойчивости пятикоординатного станка на сегодняшний день.
Конструкция в форме пирамиды обеспечивает устойчивость станины во всех направлениях.
Вес станины также является важным фактором, например, вес станины станка BBK-50 составляет 10 тонн.

Стабильная точность

Подвижная балка по оси Y
Отсутствие провисания из-за смещения по оси Y
Термообработка с помощью искусственного старения + естественное старение для сохранения геометрической точности станины в течение длительного времени.
Ширина рельсовых направляющих 55 мм.

Фрезерно-токарная обработка (в расширенной комплектации)

Комплексная обработка методом фрезерования и токарной обработки на одном станке за один установ с применением технологии Direct Drive с частотой вращения до 1200 об/мин

Динамические характеристики

FEM-анализ движущихся частей для оптимизации веса

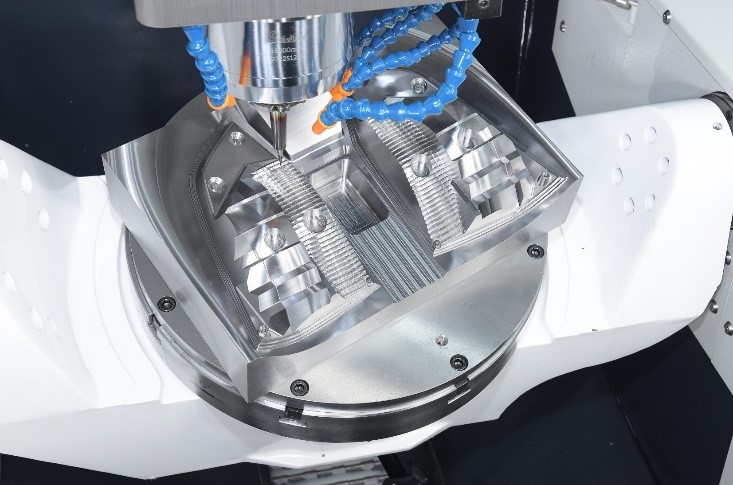

Оси A и C с мощным двигателем с прямым приводом (Direct Drive) для обеспечения высоких динамических характеристик

Высокая точность

Система прямого измерения со шкалами для всех пяти осей
Встроенная литая станина + конструкция подвижной балки для оптимальной пространственной точности по 3 осям
Уникальная прецизионная настройка позволяет получить в конечном итоге чрезвычайно высокую пространственную точность по пяти осям.

Высокий уровень прецизионности благодаря передовой системе контроля точности от HEIDENHAIN® в стандартной комплектации.
Чтобы оправдать растущие ожидания наших клиентов, все станки серии smallBLOCK® теперь стандартно оснащены системой прямого измерения по всем 5-ти осям. Внедрение надежных решений от HEIDENHAIN® гарантирует повышенную точность процесса обработки, а также повышение стабильности процесса. Точность линейной шкалы измерений составляет 0,01 мкм. Точность датчиков вращения ±1.9’’ и ±2.5’’.
Полностью замкнутая система обратной связи Линейные оси X, Y, Z оснащены решетчатыми линейками абсолютного значения HEIDENHAIN LC415; поворотные столы A и C оснащены угловыми энкодерами HEIDENHAIN серии RCN2000 для реализации полной замкнутой обратной связи по 5 осям подачи, гарантируя, что станок имеет и сохраняет высокую точность.
