MCHGSM-600 3-х осевой вертикальный фрезерный обрабатывающий центр

Многоцелевой станок графитной обработки Рациональная пылеаккумулирующая и пыленепроницаемая конструкция способна эффективно изолировать графитовую пыль и защитить компоненты от повреждения пылью. Замкнутая система управления делает его идеальным для обработки графитовых форм и электродов.

Видео станка

Основные технические характеристики

Размер рабочего стола:	620×520 мм
Перемещение по оси X/Y/Z:	600/500/300 мм
Макс. нагрузка:	300 кг

Основные особенности

Исключительные эксплуатационные характеристики Подходит для многих видов обработки графита, включая микрофрезерование, прецизионное фрезерование, сверление; Оснащенный высокоскоростным прецизионным шпинделем, он обладает высокой режущей способностью и подходит для различных методов обработки графитовых изделий; Сборник для графитовой пыли предназначен для быстрого сбора графитовой пыли и улучшения состояния окружающей среды в производственном цехе. Специальная конструкция для обработки графита Необрабатываемая зона полностью изолируется во избежание повреждения системы привода графитовой пылью; Двухслойная защита по осям X и Y эффективно исключает нарушение гладкости поверхности на прецизионных деталях графитовой пылью; Во избежание попадания графитовой пыли в зазор к 3 осям; применяется технология уплотнения, выдерживающего положительное давление; Система сбора пыли со стороны шпиндельной головки используется для эффективного повышения скорости сбора пыли.

Качество обработки графитовых изделий обеспечивается особой технологией компании Пристаночная система контроля может использоваться для определения состояния станка, резцов и заготовок при прецизионной обработке.

Образец заготовки

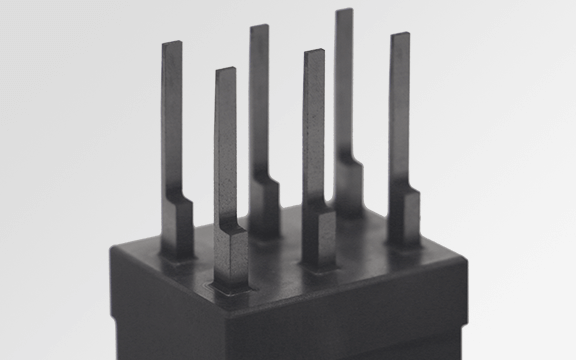

	Графитовый электрод Материал: Graphite(Sigri 8650) Размер: 58Г—43Г—75mm

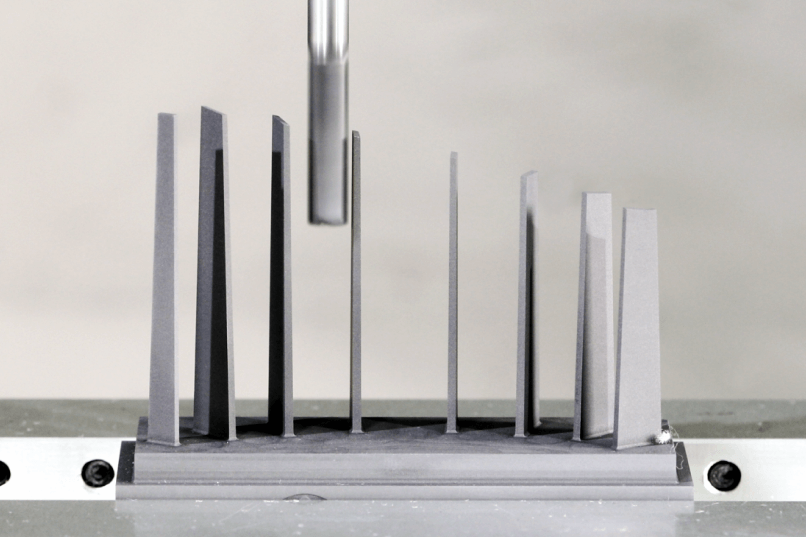

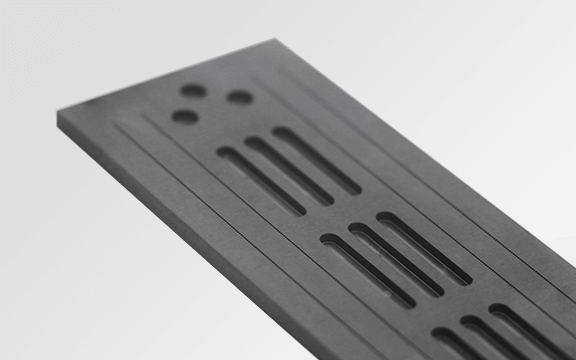

Отверстие в графите малого диаметра Материал: Graphite(Sigri 8650) Размер: 121Г—50Г—4mm

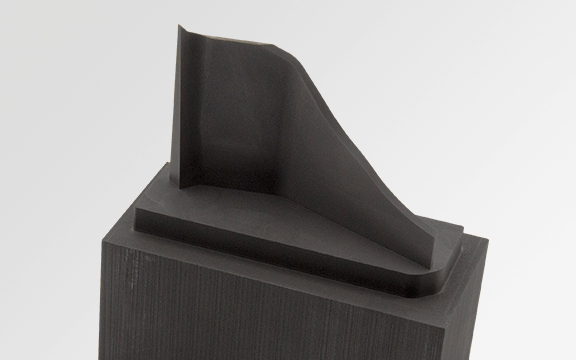

	Графитовый электрод Материал: Graphite(Sigri 8650) Размер: 34Г—24Г—40mm

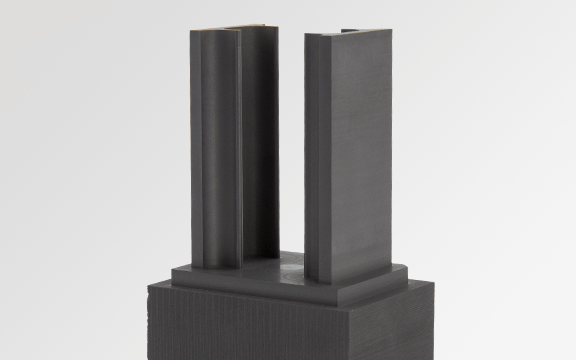

Графитовый электрод Материал: Graphite(Sigri 8650) Размер: 70Г—25Г—50mm

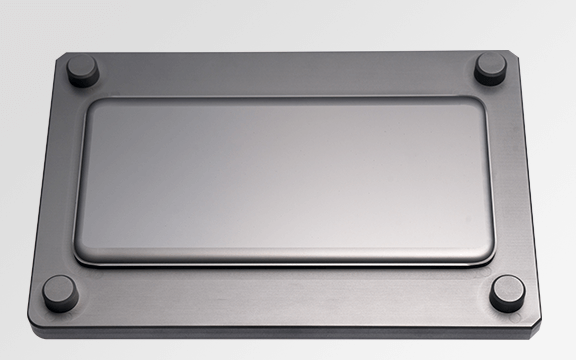

	Графитовая матрица для изгибания в горячем состоянии Материал: Graphite(Sigri 8650) Размер: 180Г—120Г—18mm

Тип шпинделя Технические характеристики шпинделя Инструментальный магазин

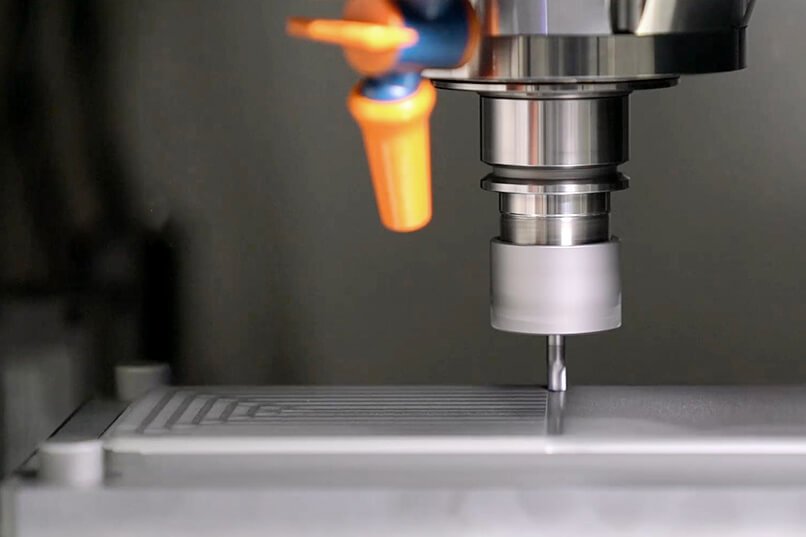

Высокоскоростной прецизионный шпиндель
JD105S-28-HE32

28000об/мин/HSK-E32

Цепной тип (36 позиций)
