MCGH800T 3-х осевой вертикальный фрезерный обрабатывающий центр

MCGH800T 3-х осевой вертикальный фрезерный обрабатывающий центр
MCGH800T 3-х осевой вертикальный фрезерный обрабатывающий центр

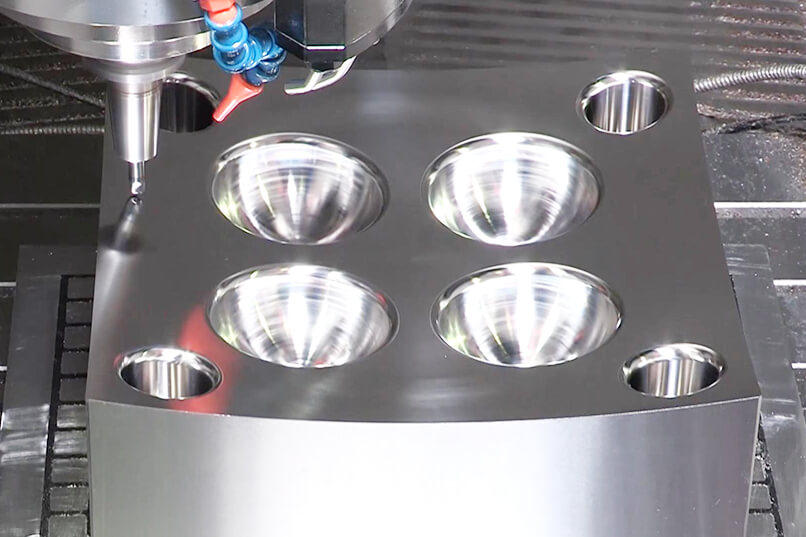

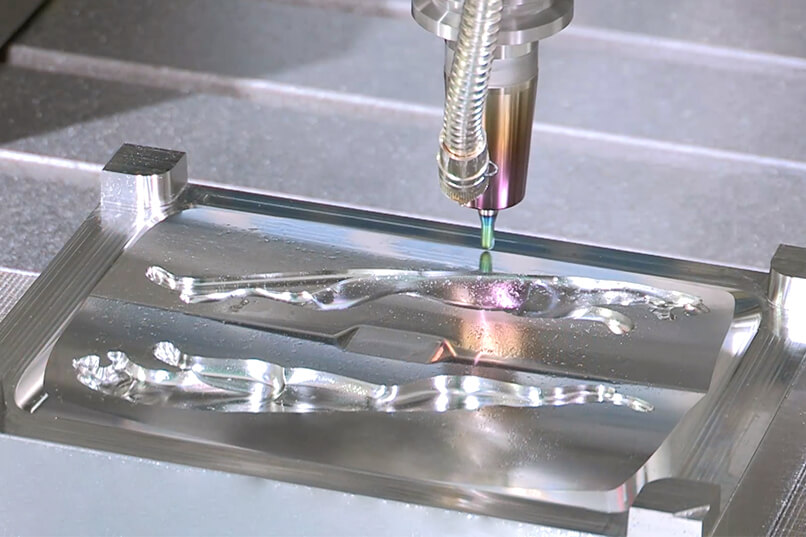

3-координатный высокоскоростной обрабатывающий центр, подходит для прецизионного фрезерования деталей пресс-форм, сверления отверстий малого диаметра в металле и специальных материалах, а также прецизионного шлифования отверстий.
Благодаря конфигурации оборудования и технической поддержке MCMI может стабильно обеспечивать точность обработки 5-20 мкм.

Видео станка

Основные технические характеристики

Размер рабочего стола: 850×850 мм

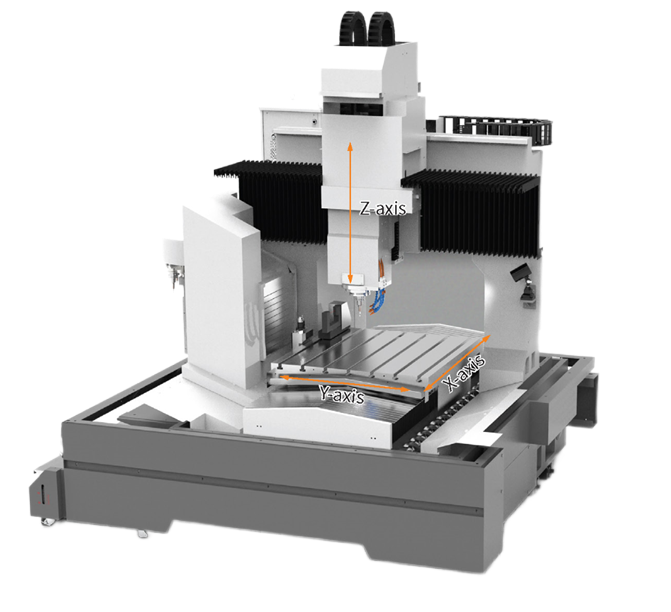

Перемещение по оси X/Y/Z (MCGH800T):800/800/350 мм
Перемещение по оси X/Y/Z (MCGH800TH):800/800/450 мм
Макс. нагрузка:1000 кг
MCGH800T 3-х осевой вертикальный фрезерный обрабатывающий центр Выбор подходящей конфигурации для удовлетворения большего количества производственных нужд:

  • В соответствии с требованиями обработки различных продуктов можно выбрать высокоскоростные прецизионные шпиндели MCMI с различными рабочими характеристиками;
  • Оснащается различными моделями высокоточного поворотного стола MCMI для расширения мультикоординатного режима обработки 3 + 1 или 3 + 2;
  • Для соответствия требованиям к охлаждению при микрофрезеровании оснащается MQL.
MCGH800T 3-х осевой вертикальный фрезерный обрабатывающий центр Внедрение особой технологии MCMI для обеспечения стабильной высококачественной обработки:

  • Укомплектован пристаночной системой контроля MCMI для определения состояния станка, резцов и заготовок при прецизионной обработке.

Детальное проектирование при обработке пресс-форм малых и средних размеров:

  • Максимальная рабочая нагрузка составляет 1000 кг, а максимальный размер обрабатываемой детали — 800×800×400 мм;
  • Широкое пространство для загрузки и разгрузки со стороны передней двери обеспечивает удобство для подъема, загрузки и разгрузки крупных заготовок;
  • Шнековый конвейер для удаления стружки, расположенный слева, справа и с лицевой стороны станка, способствует быстрой утилизации большого количества отходов резки.
MCGH800T 3-х осевой вертикальный фрезерный обрабатывающий центр
Тип шпинделя Технические характеристики шпинделя Инструментальный магазин
Высокоскоростной прецизионный шпиндель
JD150S-20SHA50/C Высокоскоростной прецизионный шпиндель
JD135S-24-BT30/FA
20000об/мин/HSK-A50 24000об/мин/BT30
Цепной тип (37 позиций)
