MCGH600T 3-х осевой вертикальный фрезерный обрабатывающий центр

MCGH600T 3-х осевой вертикальный фрезерный обрабатывающий центр
MCGH600T 3-х осевой вертикальный фрезерный обрабатывающий центр

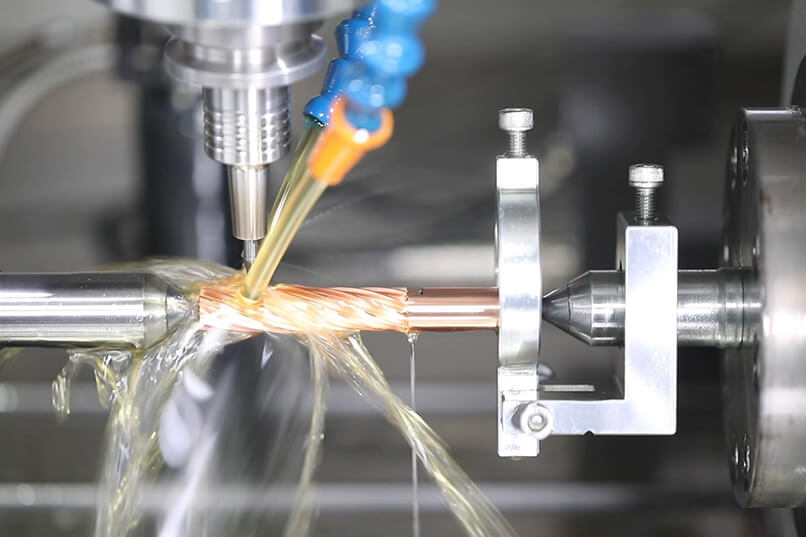

3-координатный высокоскоростной многоцелевой станок, подходит для фрезерной обработки электродов в микронном диапазоне, шлифования деталей прецизионного формования и прецизионных отверстий в металле, а также специальных материалах.
Он может обеспечивать стабильную точность обработки 2 ~ 5 мкм с подходящей конфигурацией программного и аппаратного обеспечения.

Видео станка

Основные технические характеристики

Размер рабочего стола: 650×650 мм

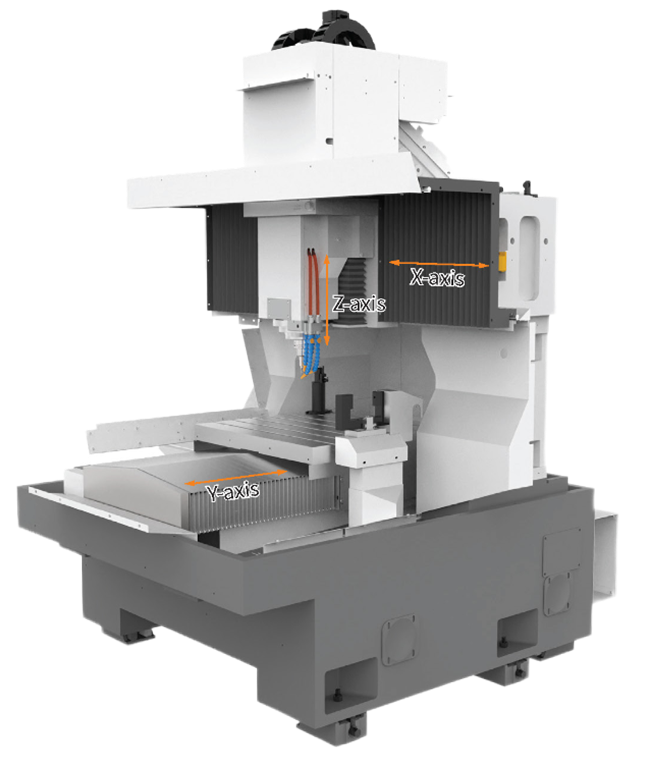

Перемещение по оси X/Y/Z (MCGH600T):600/500/200 мм
Перемещение по оси X/Y/Z (MCGH600TH):600/500/300 мм
Макс. нагрузка:300 кг

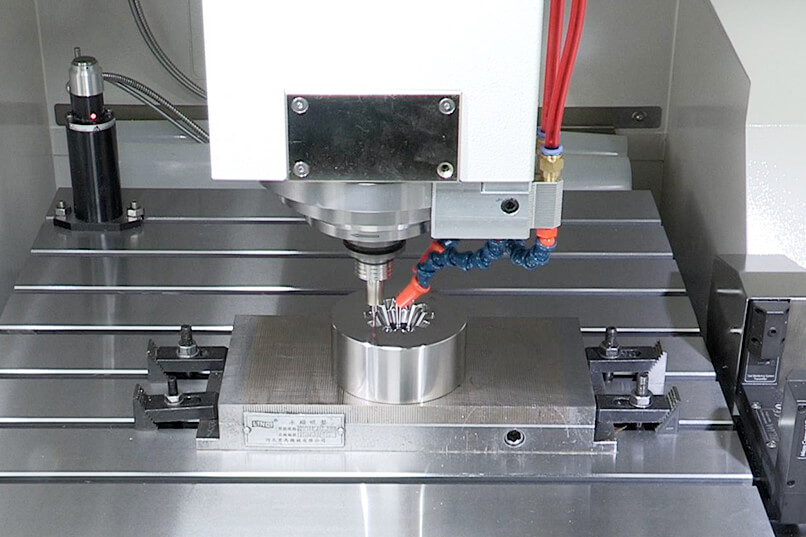

MCGH600T 3-х осевой вертикальный фрезерный обрабатывающий центр Стабильное выполнение обработки в в микронном диапазоне:

  • Для обеспечения точности перемещения станка используется полная замкнутая система управления;
  • Можно выбрать высокоскоростной прецизионный шпиндель MCMI с максимальной скоростью 32000 об/мин;
  • Может настраиваться с помощью пристаночной системы контроля MCMI, поставляемой по специальному заказу для определения состояния станка, резцов и заготовок при прецизионной обработке.

Несколько вариантов конфигурации в соответствии с различными производственными потребностями:

  • Для удовлетворения запросов по различным вариантам технологической обработки может оснащаться разнообразными моделями шпинделей MCMI, а инструментальные магазины являются дополнительными;
  • Также он может быть оснащен различными моделями прецизионных поворотных столов, поставляемых по специальному заказу для расширения режима мультикоординатной обработки.
MCGH600T 3-х осевой вертикальный фрезерный обрабатывающий центр Внедрение особенной технологии MCMI для обеспечения качества прецизионной обработки:

  • Пристаночная система контроля MCMI может использоваться для определения состояния станка, резцов и заготовок при прецизионной обработке.
MCGH600T 3-х осевой вертикальный фрезерный обрабатывающий центр
Тип шпинделя Технические характеристики шпинделя Инструментальный магазин
Высокоскоростной прецизионный шпиндель
JD150S-20-HA50 Высокоскоростной прецизионный шпиндель
JD105S-28-HE32
20000об/мин/HSK-A50 28000об/мин/HSK-E32
Зонтичный 1 (18 позиций) Зонтичный 2 (28 позиций)
Тип шпинделя Технические характеристики шпинделя Инструментальный магазин
Высокоскоростной прецизионный шпиндель
JD130E-32-HE32 Высокоскоростной прецизионный шпиндель
JD130S-24-BT30
32000об/мин/HSK-E32 24000об/мин/BT30
Зонтичный 3 (24 позиции) Зонтичный 4 (20 позиций)
