MCGH400 3-х осевой вертикальный фрезерный обрабатывающий центр

MCGH400 3-х осевой вертикальный фрезерный обрабатывающий центр
MCGH400 3-х осевой вертикальный фрезерный обрабатывающий центр

3-координатный высокоскоростной обрабатывающий центр, подходит для микрофрезерования прецизионных электродов, прецизионных деталей штампов и шлифования прецизионных отверстий в металле, а также специальных материалах.
При соответствующей конфигурации обеспечивается стабильная точность обработки на станке 2 ~ 5 мкм.

Видео станка

Основные технические характеристики

Размер рабочего стола: 530×430 мм
Перемещение по оси X/Y/Z:400/400/200 мм
Макс. нагрузка:300 кг

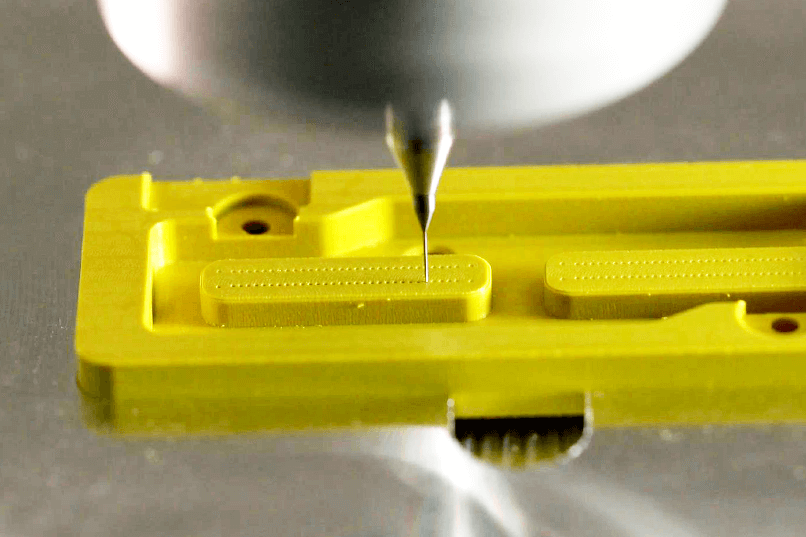

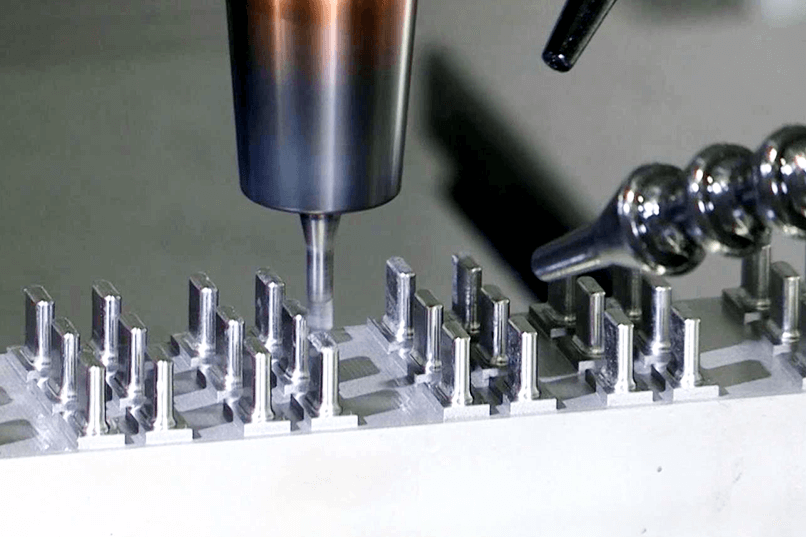

MCGH400 3-х осевой вертикальный фрезерный обрабатывающий центр Выполнение стабильной микрообработки:

  • Соответствующая конфигурация программного и аппаратного обеспечения для стабильного выполнения обработки с точностью 2~5 мкм;
  • Оснащен прецизионным обрабатывающим шпинделем со скоростью вращения 36000 об/мин, который является главным компонентом при выполнении прецизионной обработки;
  • Пристаночная система контроля MCMI поставляется по специальному заказу для определения состояния станка, резцов и заготовок при прецизионной обработке;
  • MCMI MQL поставляется по специальному заказу для удовлетворения требований к охлаждению микрофрезерования.
MCGH400 3-х осевой вертикальный фрезерный обрабатывающий центр Разнообразные дополнительные конфигурации, удовлетворяющие различным потребностям обработки:

  • Поворотный стол MCMI может включать оборудование для мультикоординатной обработки;
  • Скребковый конвейер для удаления стружки предназначен для удаления отходов при обработке большого количества стружки;
  • Автоматизация устройства позволит выполнять автоматическую загрузку и разгрузку, а также удовлетворять потребности непрерывной обработки в ночную смену.
Тип шпинделя Технические характеристики шпинделя Инструментальный магазин
Высокоскоростной прецизионный шпиндель
JJD105S-28-HE32
28000об/мин//HSK-E32
Зонтичный тип 1 (24 позиции) Цепной тип 1 (37 позиции)
Тип шпинделя Технические характеристики шпинделя Инструментальный магазин
Высокоскоростной прецизионный шпиндель
JD105F-36-ISO20 Высокоскоростной прецизионный шпиндель
JD130-32-HE32/A
36000об/мин/ISO20 32000об/мин/HSK-E32
Зонтичный тип 2 (24 позиции) Цепной тип 2 (37 позиции)
