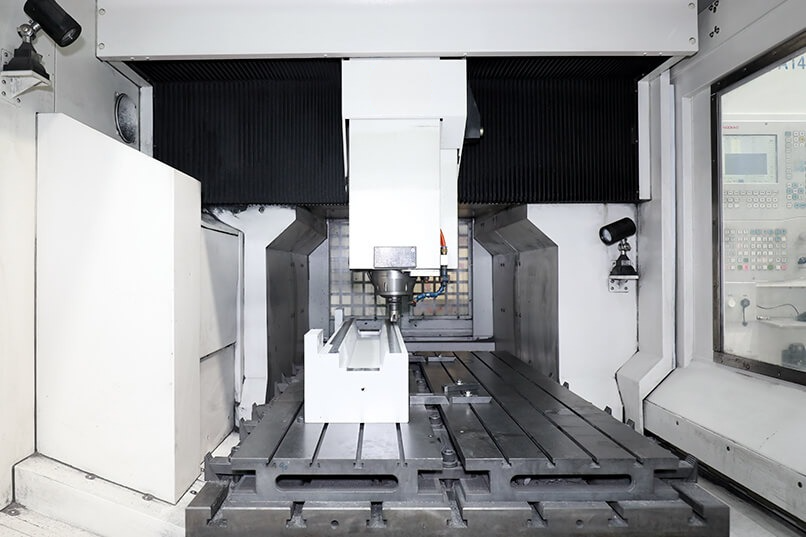

MCGH2000 3-х осевой вертикальный фрезерный обрабатывающий центр

3-координатный высокоскоростной обрабатывающий центр, подходит для фрезерования прецизионных форм для литья под давлением и сверления отверстий малого диаметра в металле и специальных материалах.
Он может соответствовать требованиям сверления, фрезерования, растачивания, шлифования, а также других типов сложной обработки прецизионных форм и достигать стабильной точности обработки 5-20 мкм.

Видео станка

Основные технические характеристики

Размер рабочего стола:	2050×850 мм
Перемещение по оси X/Y/Z:	2000/800/350 мм
Макс. нагрузка:	2000 кг

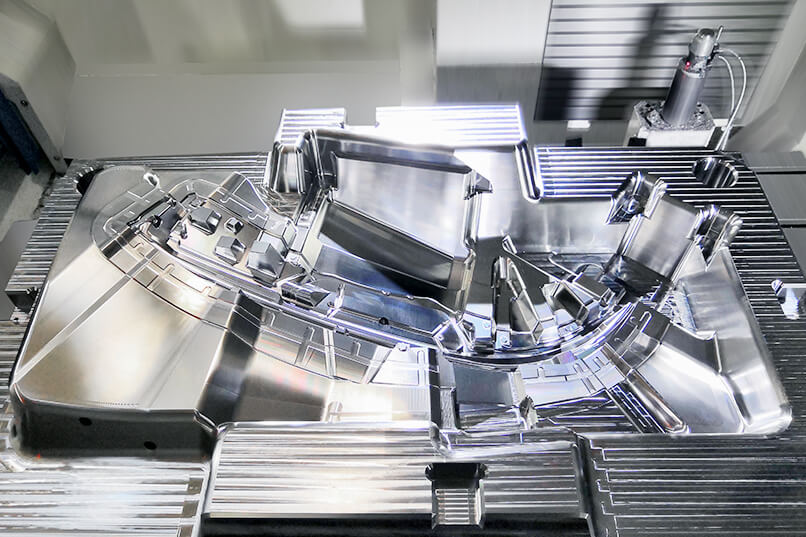

Обработка крупногабаритных деталей штампов:

Максимальный размер обрабатываемой детали составляет 2000×800×400 мм, максимальная нагрузка 2000 кг;
В непосредственной близости к зоне обработки деталей применяется горизонтальный рабочий режим;
Большая передняя дверь и автоматическая верхняя дверь способствуют загрузке и разгрузке крупногабаритных заготовок и приспособлений;
Оснащенный спиральным конвейером для удаления стружки с левой, правой и лицевой сторон станка, способствует быстрой утилизации большого количества отходов резки.

Выбор подходящей конфигурации программного и аппаратного обеспечения для обеспечения стабильного качества обработки:

Высокоскоростной прецизионный шпиндель MCMI с высокой режущей способностью подходит для такой комбинированной обработки, как фрезерование, шлифование, сверление, фрезерование и нарезание резьбы;
Пристаночная система контроля MCMI может использоваться для определения состояния станка, резцов и заготовок при прецизионной обработке.

Тип шпинделя Технические характеристики шпинделя Инструментальный магазин

Высокоскоростной прецизионный шпиндель
JD150S-20-HA50/C Высокоскоростной прецизионный шпиндель
JD135S-24-BT30/FA

20000об/мин/HSK-A50 24000об/мин/BT30

Цепной тип (37 позиций)
