MCGH1200T 3-х осевой вертикальный фрезерный обрабатывающий центр

3-координатный высокоскоростной обрабатывающий центр, подходит для фрезерования деталей прецизионного формования среднего и крупного размера, сверления отверстий малого диаметра в металле и специальных материалах, а также шлифования прецизионных отверстий
Благодаря конфигурации оборудования и технической поддержке MCMI точность обработки может стабильно обеспечиваться на уровне 5-20 мкм.

Видео станка

Основные технические характеристики

Размер рабочего стола:	1250×850 мм
Перемещение по оси X/Y/Z (MCGH1200T):	1200/800/350 мм
Перемещение по оси X/Y/Z (MCGH1200TH):	1200/800/450 мм
Макс. нагрузка:	1000 кг

Выбор подходящей конфигурации оборудования для расширения области применения станка:

Оснащенный высокоскоростным прецизионным шпинделем MCMI, он обладает высокой режущей способностью и выполняет такую комбинированную обработку, как фрезерование, шлифование, сверление, растачивание и нарезание резьбы;
Оснащается различными моделями прецизионных поворотных столов с прямым приводом для расширения режима мультикоординатной обработки, например, поворотным столом DRTV215L для выполнения фрезерной и токарной комплексной обработки;
Для обработки деталей из графита можно выбрать конфигурацию обработки для резки графита.

Особая технология MCMI для обеспечения стабильной высококачественной обработки:

Пристаночная система контроля MCMI может использоваться для определения состояния станка, резцов и заготовок при прецизионной обработке.

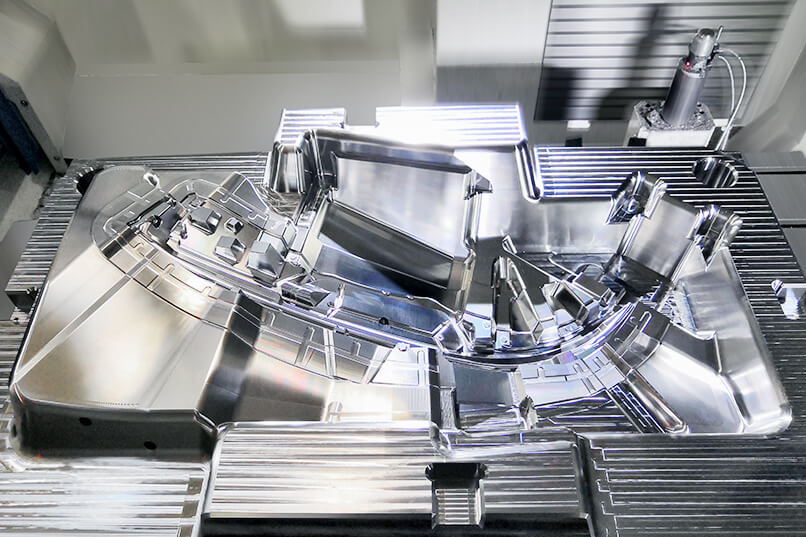

Детальное проектирование при обработке пресс-форм средних и крупных размеров:

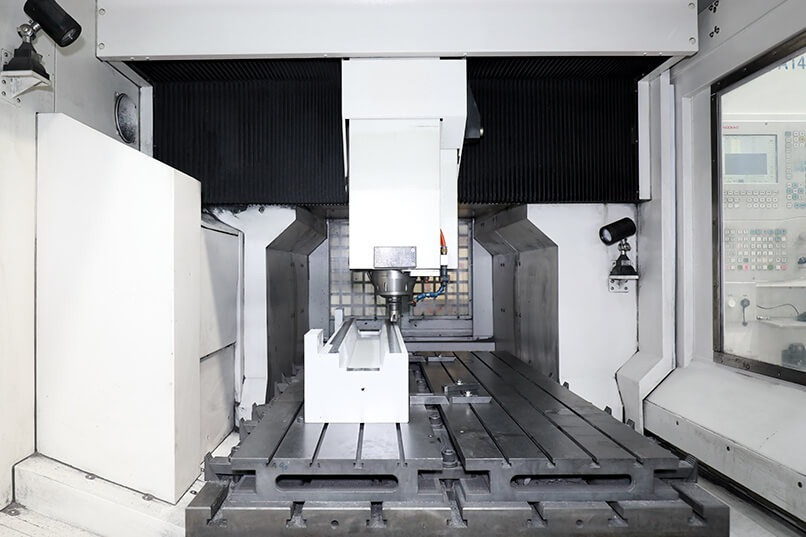

Оснащается большим рабочим столом размером 1250×850 мм и максимальной рабочей нагрузкой 1000 кг;
Широкое пространство для загрузки и разгрузки со стороны передней двери обеспечивает удобство для подъема и загрузки крупных заготовок;
Периферийный режим работы, в непосредственной близости от зоны обработки деталей, простой в эксплуатации и наблюдении;
Оснащенный шнековыми конвейерами для удаления стружки слева, справа и с лицевой стороны станка, способствует быстрой утилизации большого количества отходов.

Тип шпинделя Технические характеристики шпинделя Инструментальный магазин

Высокоскоростной прецизионный шпиндель
JD150S-20SHA50/C Высокоскоростной прецизионный шпиндель
JD135S-24-BT30/FA

20000об/мин/HSK-A50 24000об/мин/BT30

Цепной тип (37 позиций)
