MCFV600 3-х осевой вертикальный фрезерный обрабатывающий центр

Многоцелевой станок с ЧПУ типа CNC подходит для серийной обработки конструктивных элементов компьютеров, коммуникации, бытовой электроники, мелких деталей оборудования, деталей отливок под давлением и других серийно изготовленных деталей. Он может удовлетворять требованиям к обработке композиционных материалов различных деталей, а также может стабильно обеспечивать точность обработки 15 ~ 20 мкм.

Основные технические характеристики

Размер рабочего стола:	830×400 мм
Перемещение по оси X/Y/Z:	600/400/340 мм
Макс. нагрузка:	300 кг

Основные особенности

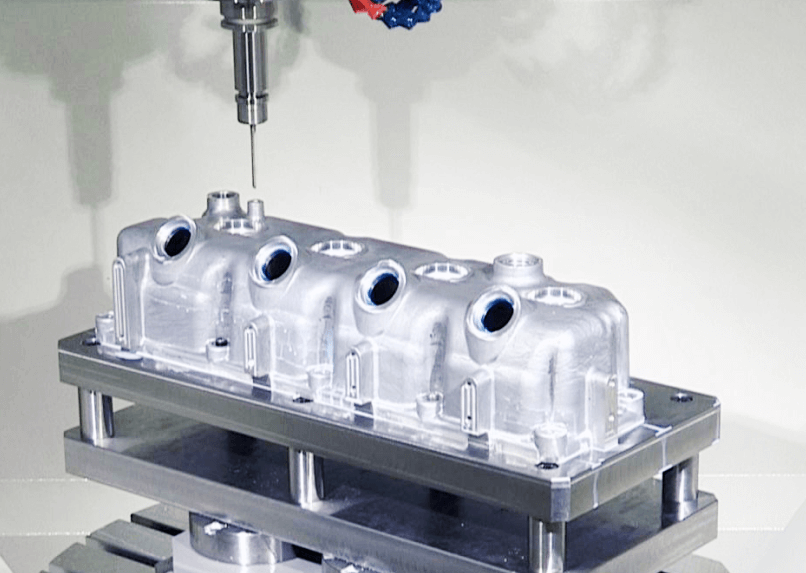

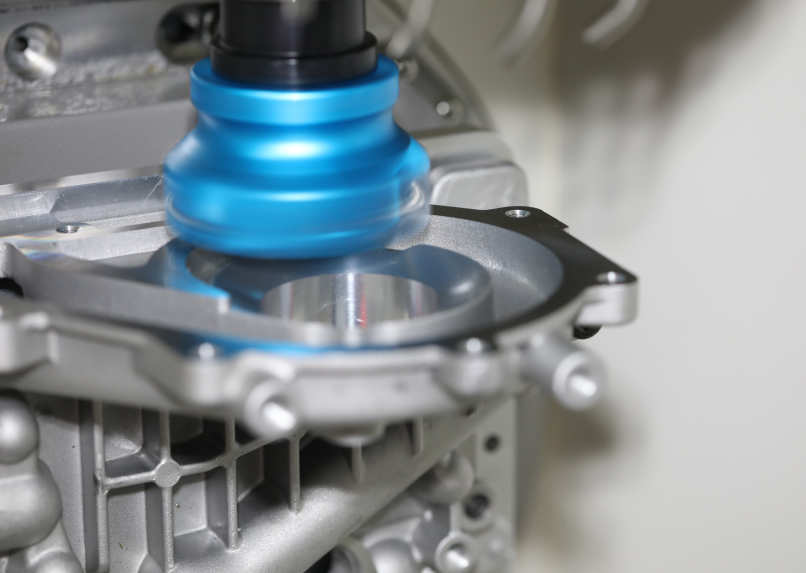

Стабильная серийная обработка металлических деталей Высокая способность комбинированной обработки , возможность сверления, нарезания резьбы, шлифования, полирования, расточки, фрезерования поверхности с эффектом высокой освещенности и других видов обработки; Оснащается высокоскоростным прецизионным шпинделем с высокой степенью жесткости и большим крутящим моментом, особенно подходящим для резки больших объемов; Оснащается внутренним шнековым и скребковым конвейером для удаления стружки, с высокой способностью удаления, способного удовлетворять требования к большому количеству стружки при серийной обработке; Оснащается пристаночной системой контроля для определения состояния станка, резцов и заготовок при прецизионной обработке

Выбор подходящей конфигурации оборудования и программного обеспечения в соответствии с большим количеством производственных потребностей Оснащается шпинделем со сквозной подачей охлаждающей жидкости с применением резца с внутренним охлаждением для обработки глубоких отверстий и полостей; Оснащается различными моделями высокоточного поворотного стола с возможностью расширения режима многоосевой обработки 3 + 1 или 3 + 2; Передние, левые и правые боковые двери могут быть автоматизированы путем модернизации, что удобно при автоматическом производстве.

Образец заготовки

	Фасонная отливка корпуса насоса Материал: ADC12 Размер: 169x131x7 мм Основные особенности: + Все процессы выполняются за 8 минут одним зажимом; + Оснащен поворотным столом для многокоординатной обработки 3 + 2 и может выполнять различные методы обработки, такие как фрезерование, сверление, зенкование и нарезание резьбы; + Система контроля станка обеспечивает быстрое и точное выравнивание заготовки для пресс-литья.

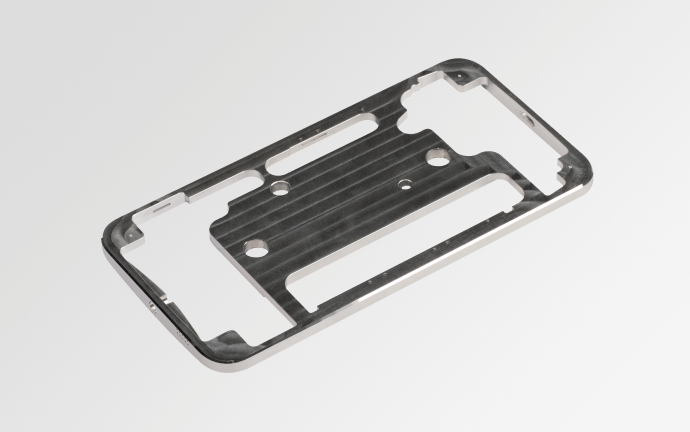

Испытательный образец средней рамы мобильного телефона Материал: нержавеющая сталь 316 Размер: 123,8x59,3x5,4 мм Основные особенности: + Фрезерно-шлифовальная обработка композитной рамы из нержавеющей стали; + Шероховатость поверхности Ra<0,2 мкм, стабильное серийное производство.

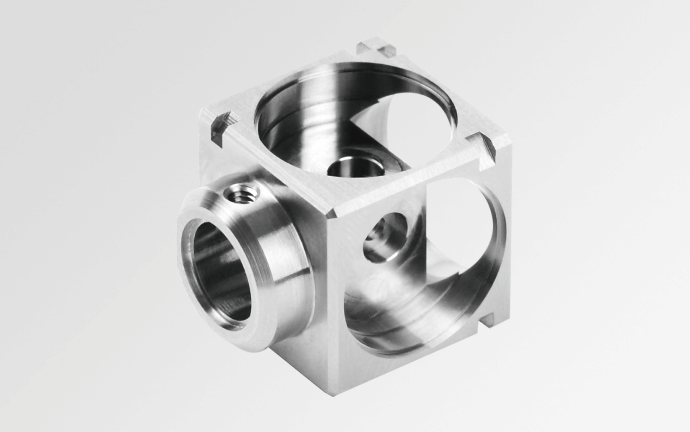

	Деталь модуля камеры Материал: Титановый сплав Размер: 14,2x14,2x17,7 мм Основные особенности: + Шероховатость поверхности Ra<0,2мкм; + Точность размеров менее 0,02 мм; + Изделия без деформации, все кромки и сквозные отверстия без заусенцев.

Тип шпинделя Технические характеристики шпинделя Инструментальный магазин

Высокоскоростной прецизионный шпиндель
JD150S-20-HA50/C Spindel(Standard)

20,000об/мин/HA50

Дисковый тип (24 позиции)

Тип шпинделя Технические характеристики шпинделя Инструментальный магазин

Шпиндель со сквозной подачей охлаждающей жидкости
JD150SC-20-HA50/A(Optional)

20,000об/мин/HSK-A50

Дисковый тип (24 позиции)
