MCEC800 3-х осевой вертикальный фрезерный обрабатывающий центр

3-координатная обработка твердого металла (HRC>50), нержавеющей стали и труднообрабатываемых материалов. Соответствует требованиям комбинированной обработки прецизионных деталей форм для литья и стабильно достигает точности обработки 5–20 мкм.

Видео станка

Основные технические характеристики

Размер рабочего стола:	850×850 мм
Перемещение по оси X/Y/Z:	800/800/350 мм
Макс. нагрузка:	1000 кг

Основные особенности

Стабильное высокое качество обработки Стабильное достижение качества обработки 5-20 мкм за счет выбора соответствующей программно-аппаратной конфигурации; Оснащается высокоскоростным прецизионным шпинделем, обладающий высокой способностью к механической обработке и может обрабатывать закалочные материалы, нержавеющую сталь и прочие твердые режущие материалы. Выбор подходящей конфигурации аппаратного и программного обеспечения в соответствии с различными требованиями обработки В соответствии с требованиями различных запросов обработки возможен выбор различных моделей шпинделей и инструментальных магазинов; Оснащается скребковым конвейером для удаления стружки в соответствии с требованиями удаления большого количества стружки при резке; Оснащается пристаночной системой контроля для определения состояния станка, резцов и заготовок при прецизионной обработке.

Образец заготовки

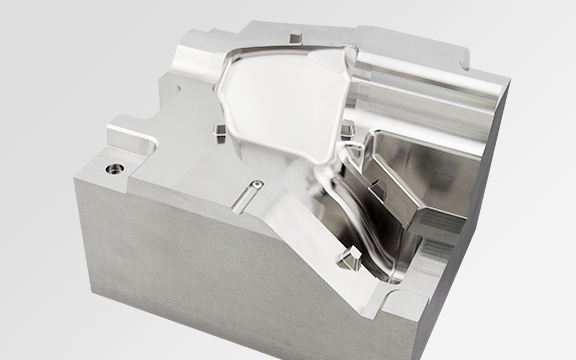

Испытательный образец формы с глубокой полостью Материал: Сталь H13 (твердость C по методу Роквелла 52)
Размер: 239x199x156.7 мм
Основные особенности: + + Деталь из твердого материала и сложной формы с большим перепадом высот, для обработки которой требуется инструмент с соотношением длины и диаметра 6:1 + + Равномерность обработки поверхности

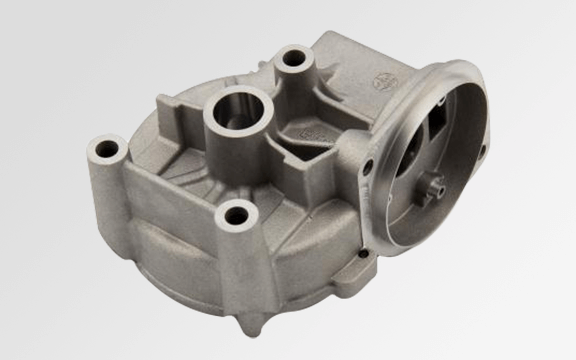

Фасонная отливка очистителя Материал: ADC12
Размер: 105x80x62 мм
Основные особенности: + Фрезерование, сверление, нарезание резьбы, растачивание и другие виды обработки композитных материалов + + Шероховатость поверхности монтажного отверстия Ra<0,2 + + Точность размеров монтажных отверстий в пределах B+-0,02 мм

Тип шпинделя Технические характеристики шпинделя Инструментальный магазин

Высокоскоростной прецизионный шпиндель
JD150S-20-HA50

20000об/мин/HSK-A50

Зонтичный 1 (18 позиций)

Тип шпинделя Технические характеристики шпинделя Инструментальный магазин

Высокоскоростной прецизионный шпиндель
JD130S-24-BT30

24000об/мин/BT30

Зонтичный 2 (20 позиций)
